DDA 17-7 AR-PV/E/C-F-32I002FG
Smart Digital Dosierset, bestehend aus Dosierpumpe und Installationsset

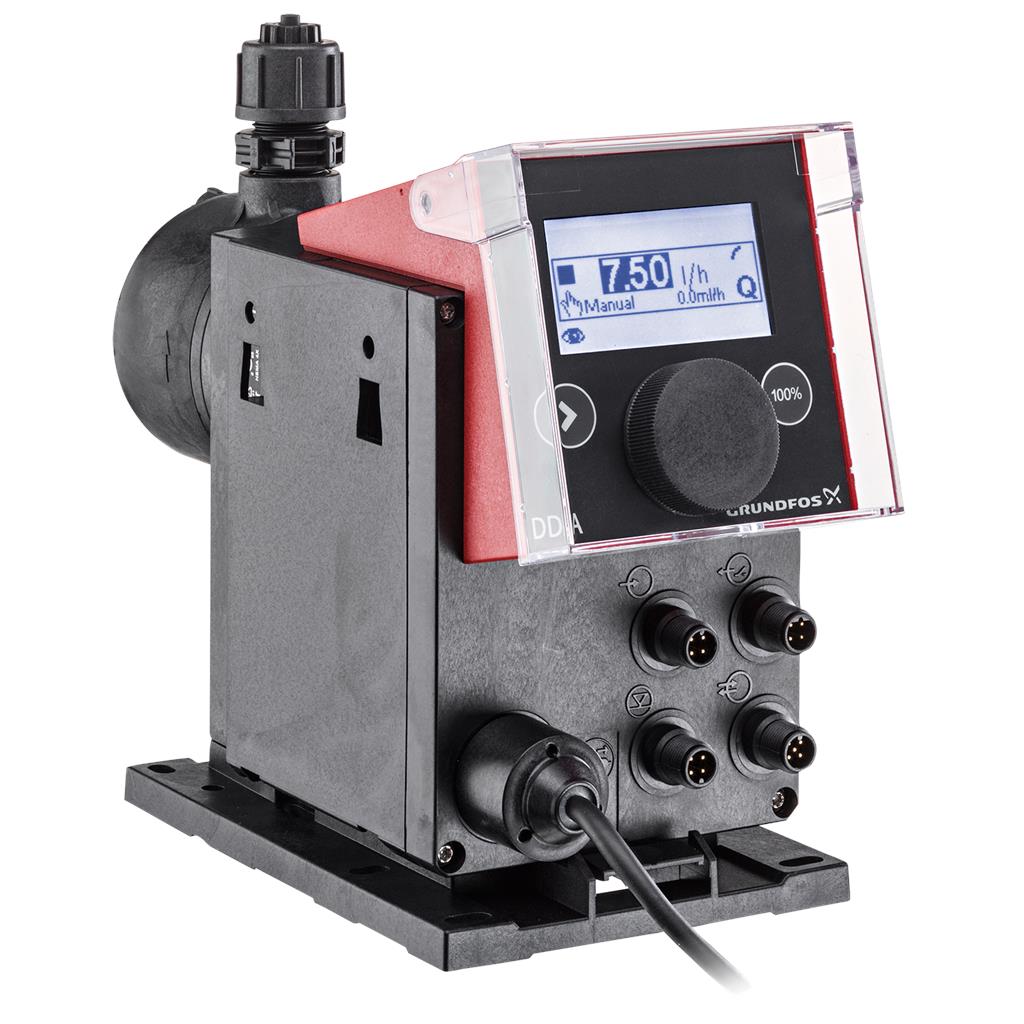

SMART Digital DDA ist eine kompakte Membrandosierpumpe mit drehzahlgeregeltem Schrittmotorantrieb und intelligenter Steuerelektronik. SMART Digital Dosierpumpen arbeiten, dank Schrittmotor, immer mit der vollen Hublänge für ein Optimum an Dosiergenauigkeit. Durch den Schrittmotorantrieb ist eine pulsationsarme und kontinuierliche Dosierung, selbst bei geringen Dosiervolumenströmen, möglich. Die flexible Montageplatte erlaubt eine Wand
und Bodenmontage ohne zusätzliches Montagezubehör.
Der Bedienkubus kann in drei verschiedene Positionen gedreht werden (Links/Vorne/Rechts). Die Bedienung der Dosierpumpe erfolgt über ein Dreh-/Drückrad. Die Smart Digital Dosierpumpe verfügt über ein LCD Display mit Klartextanzeige und 4-farbiger Statushinterleuchtung (Weiss/Grün/Gelb/Rot). Das Bediendisplay ist durch eine klappbare Schutzhaube vor Umwelteinflüssen geschützt.
Die Funktion FlowControl (nur DDA-FC/-FCM) überwacht den Dosierprozess und zeigt typische Dosierfehler (z.B. Luftblasen, Kavitation, Überdruck,..) im Menübereich als Klartextmeldung an. Die Baureihe DDA-FCM besitzt eine integrierte Volumenstrommessung mit einer Genauigkeit von +/-1,5 % (bei störungsfreiem Betrieb). Der Volumenstrom wird angezeigt oder kann mittels Analogsignal oder Feldbus (Option) weitergeleitet werden. Treten bei Dosierfehlern (z. B. schwankender Gegendruck, Luftblasen, ...) Abweichungen vom Soll-Dosiervolumenstrom auf, gleicht die Funktion AutoFlowAdapt (nur DDA-FCM) diese durch Drehzahlvariation des Schrittmotors aus.
Der Dosierkopf besteht aus:
robuster und langlebiger Voll-PTFE Membran
Doppelventilen für ein Höchstmaß an Dosiergenauigkeit
Entlüftungsspindel für einfache Inbetriebnahme oder Entlüftung
Drucksensor für die Dosierüberwachung FlowControl (-FC) und AutoFlowAdapt (-FCM)
Betriebsarten:
Manuelle Dosierung in ml/h, I/h oder gph
Mengenproportionale Dosierung über Impulseingang in ml/Impuls (inkl. Memory Funktion)
Mengenproportionale Dosierung über Analogeingang (skalierbar)
Batchdosierung über Impuls, Zeitintervall oder integrierter Wochenzeitschaltuhr (16 Ereignisse/Woche)
Ansteuerung über Feldbus (Option)
Weitere Merkmale:
Auto-Entlüftungsfunktion bei ausgasenden Medien während Pumpenstillstand
Saughubgeschwindigkeitsreduzierung (Anti-Kavitation), 50 % (8.5 l/h) oder 25 % (4.25 l/h), speziell für höher viskose oder ausgasende Medien
Serviceinformationen (Serviceintervall und Anzeige des Servicekit mit Bestellnummer)
2-stufige Bediensperre gegen unbefugten Zugriff
Zusatzinformationen (z. B. aktuelles mA-Eingangssignal)
Zähler für dosiertes Volumen (rücksetzbar), Betriebsstunden, ...
Speichern/Laden von kundenspezifischen Einstellungen oder Laden der Werkseinstellungen
Ein-/Ausgänge:
Eingang für Impulssignal, Analogsignal 0/4-20 mA, ext. Stopp
Eingang für zweistufige Niveauüberwachung
2 parametrierbare Ausgangsrelais (30 V AC/DC) für Alarm, Warnung, Hubsignal, Betrieb, Timer für Zeitintervall/Wochenzeitschaltuhr
Analogausgang für Dosiervolumenstrom, Systemdruck, ...
Ein-/Ausgang für Feldbuskommunikation (Zubehör notwendig)
Installationsset, bestehend aus:
Flexible Sauglanze mit Einlaufsieb ohne Niveaumeldung
Impfarmatur, G1/2"
6 m PE (ETFE bei PVDF Dosierkopf) Druckleitung
2 m PVC (ETFE bei PVDF Dosierkopf) Saugleitung
2 m PVC Entlüftungsleitung (4/6 mm)
5 m Ansteuerkabel (Impuls- oder Analogsignal) und Fern Ein/Aus
