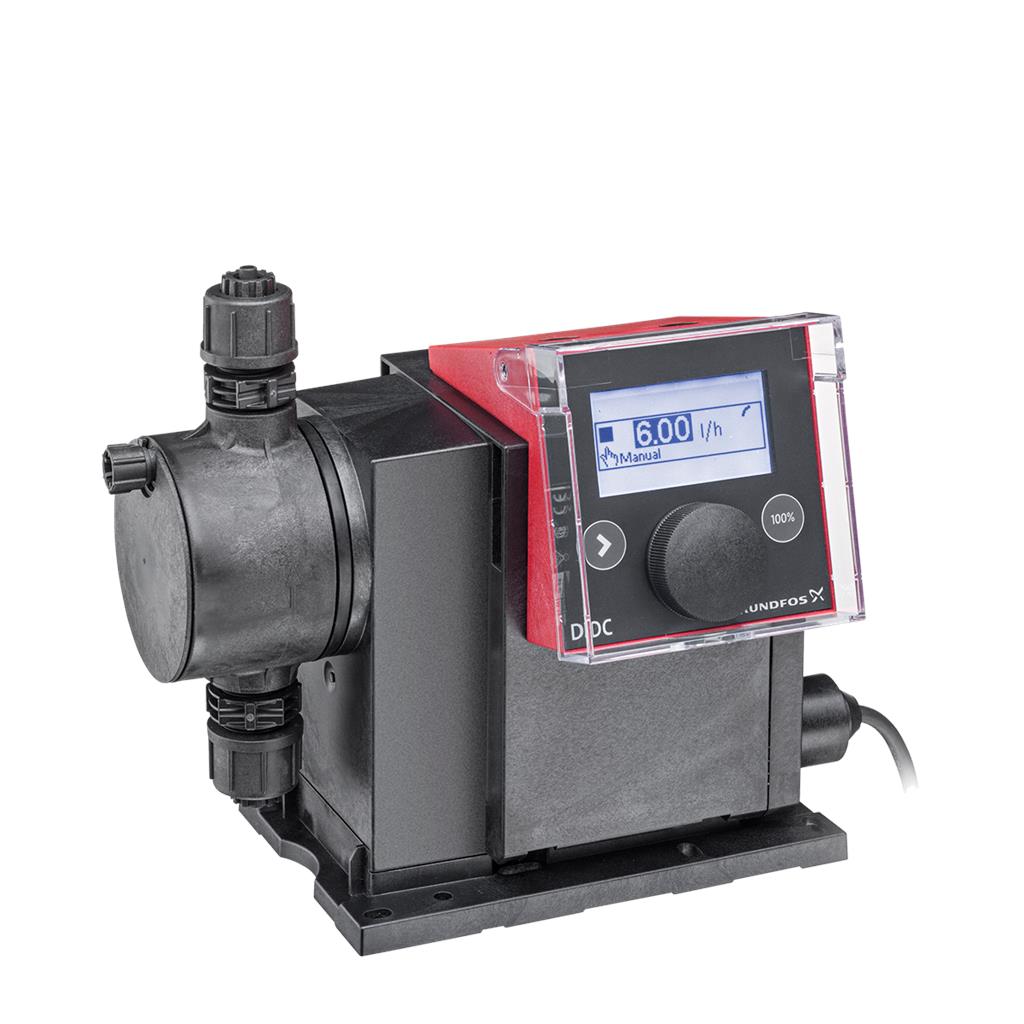

• productimage

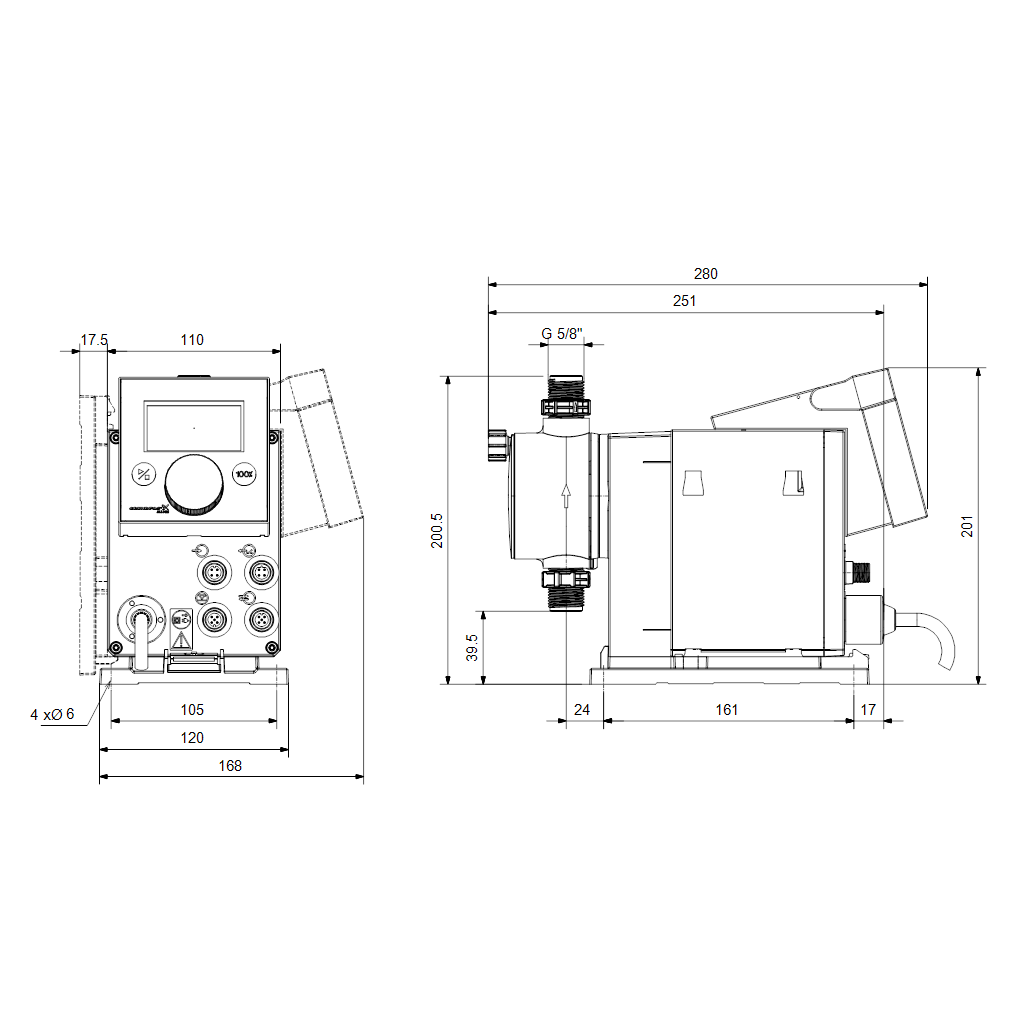

  • dimdrawingimage

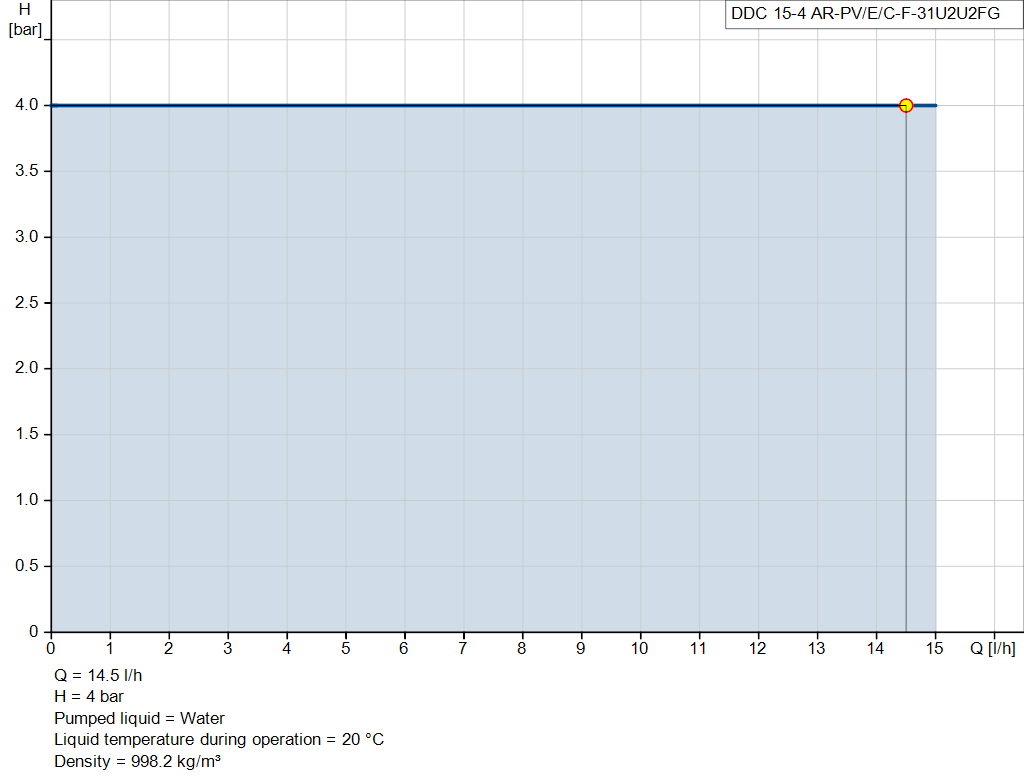

  • pumpcurve
1 3

DDC 15-4 AR-PV/E/C-F-31U2U2FG [97721515]

DDC 15-4 AR-PV/E/C-F-31U2U2FG [97721515]

Grundfos
€1.842,40 EUR
€2.303,00 EUR €1.842,40 EUR
Sale Ausverkauft
Preis ohne MwSt. Versand wird beim Checkout berechnet
DDC 15-4 AR-PV/E/C-F-31U2U2FG

Die SMART Digital DDC ist eine kompakte Membrandosierpumpe mit drehzahlgeregeltem Schrittmotorantrieb und intelligenter Steuerelektronik. SmartDigital Dosierpumpen arbeiten, dank Schrittmotor, immer mit der vollen Hublänge für ein Optimum an Dosiergenauigkeit. Durch den Schrittmotorantrieb ist eine pulsationsarme und kontinuierliche Dosierung, selbst bei geringen Dosiervolumenströmen, möglich. Die flexible Montageplatte erlaubt eine Wand

  • und Bodenmontage ohne zusätzliches Montagezubehör.
Der Bedienkubus kann in drei verschiedene Positionen gedreht werden (Links/Vorne/Rechts). Die Bedienung der Dosierpumpe erfolgt über ein Dreh-/Drückrad. Die Smart Digital Dosierpumpe verfügt über ein LCD Display mit Klartextanzeige und 4-farbiger Statushinterleuchtung (Weiss/Grün/Gelb/Rot). Das Bediendisplay ist durch eine klappbare Schutzhaube vor Umwelteinflüssen geschützt.

Der Dosierkopf besteht aus:

  • Robuste und langlebige Voll-PTFE Membran
  • Doppelventile für ein Höchstmaß an Dosiergenauigkeit
  • Entlüftungsspindel für einfache Inbetriebnahme oder Entlüftung

Betriebsarten:

  • Manuelle Dosierung in ml/h, I/h oder gph.
  • Mengenproportionale Dosierung über Impulseingang in ml/Impuls (incl. Memory Funktion)
  • Mengenproportionale Dosierung über 0/4-20 mA Analogeingang

Weitere Merkmale:

  • Saughubgeschwindigkeitsreduzierung (Anti-Kavitation), 50 % (max. Q= 7.5 l/h) oder 25 % (max. Q= 3.75 l/h), speziell für höher viskose oder ausgasende Medien.
  • Serviceinformationen (Serviceintervall und Anzeige des Servicekit mit Bestellnummer)
  • 2-stufige Bediensperre gegen unbefugten Zugriff
  • Zusatzinformationen im Display (z.B. aktuelles mA-Eingangssignal)
  • Zähler für dosiertes Volumen (rücksetzbar), Betriebsstunden,..
  • Speichern/Laden von kundenspezifischen Einstellungen oder Laden der Werksseinstellungen

Ein-/Ausgänge:

  • Eingang für Impulssignal, Analogsignal 0/4-20mA, ext. Stopp
  • Eingang für zweistufige Niveauüberwachung
  • 2 parametrierbare Ausgangsrelais (30 V AC/DC) für Alarm, Warnung, Hubsignal, Betrieb

Specs Table

Technical:
Type key:DDC 15-4 AR-PV/E/C-F-31U2U2FG
Max. Flow:15 l/h
Max. flow in slow mode 50%:7.5 l/h
Max. flow in slow mode 25%:3.75 l/h
Min flow:15.0 ml/h
Turn-down ratio:1:1000
Approvals:CE,CSA-US,NSF61,EAC,RCM
Valve type:Standard
Maximum viscosity at 100 %:300 mPas
Maximum viscosity in slow mode 50 %:1300 mPas
Maximum viscosity in slow mode 25 %:2000 mPas
Accuracy of repeatability:1 %
Materials:
Dosing head:PVDF (Polyvinylidene fluoride)
Valve ball:Ceramic
Gasket:EPDM
Installation:
Range of ambient temperature:0 .. 45 °C
Maximum operating pressure:4 bar
Installation set (Yes/No):NO
Installation type:No installation set
Pump inlet:4/6, 6/9, 6/12, 9/12 mm
Pump outlet:4/6, 6/9, 6/12, 9/12 mm
Max. Suction lift during operation:6 m
Max. Suction lift during priming:3 m
Liquid:
Pumped liquid:Water
Liquid temperature range:0 .. 45 °C
Selected liquid temperature:20 °C
Density:998.2 kg/m³
Electrical data:
Maximum power input - P1:22 W
Mains frequency:50 / 60 Hz
Rated voltage:1 x 100-240 V
Enclosure class (IEC 34-5):IP65 / TYPE 4X
Length of cable:1.5 m
Type of cable plug:EU
Inrush current:25A at 230V for 2ms
Controls:
Control variant:AR
Level control:YES
Analog input:0/4-20 MA
Pulse control:YES
Ext. Stop input:Yes
Output relays:2
Others:
Net weight:2 kg
Gross weight:3 kg
Color:RED
Country of origin:FR
Custom tariff no.:84135040
