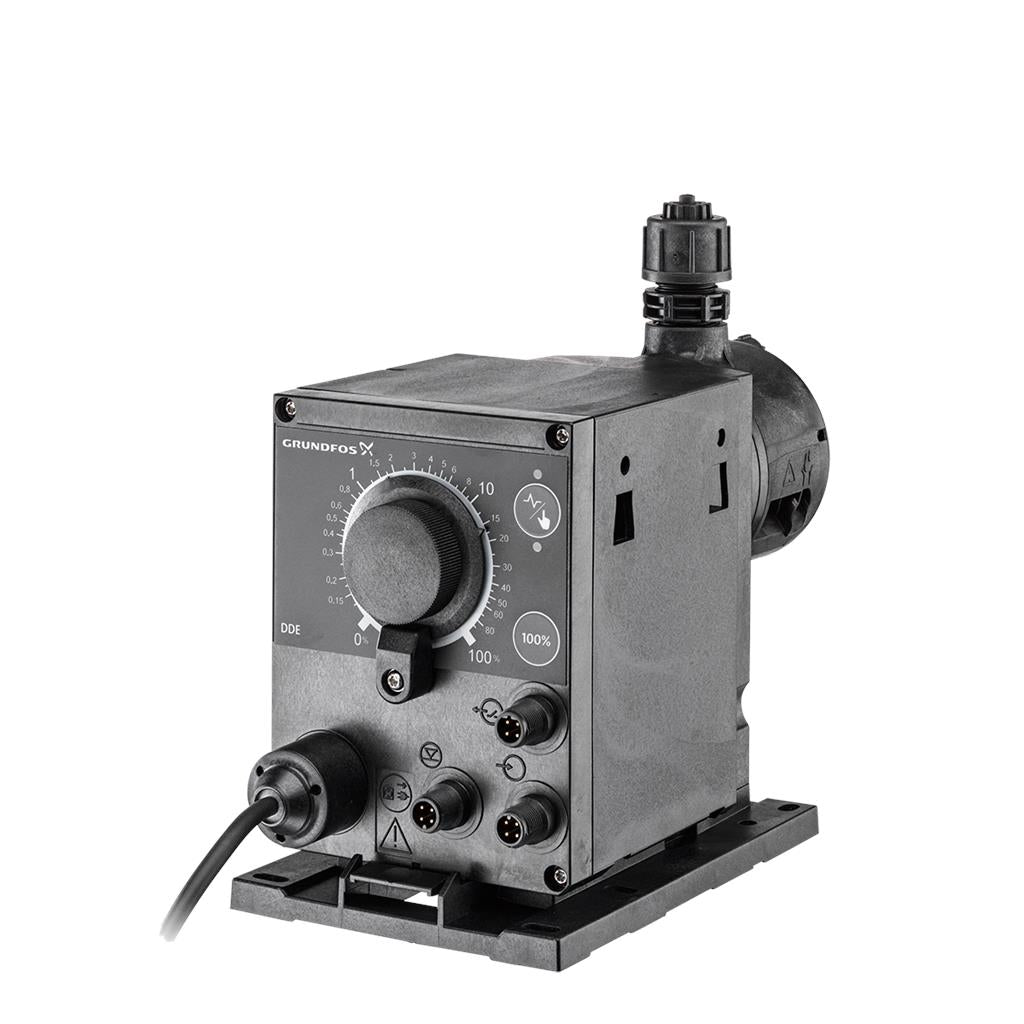

• productimage

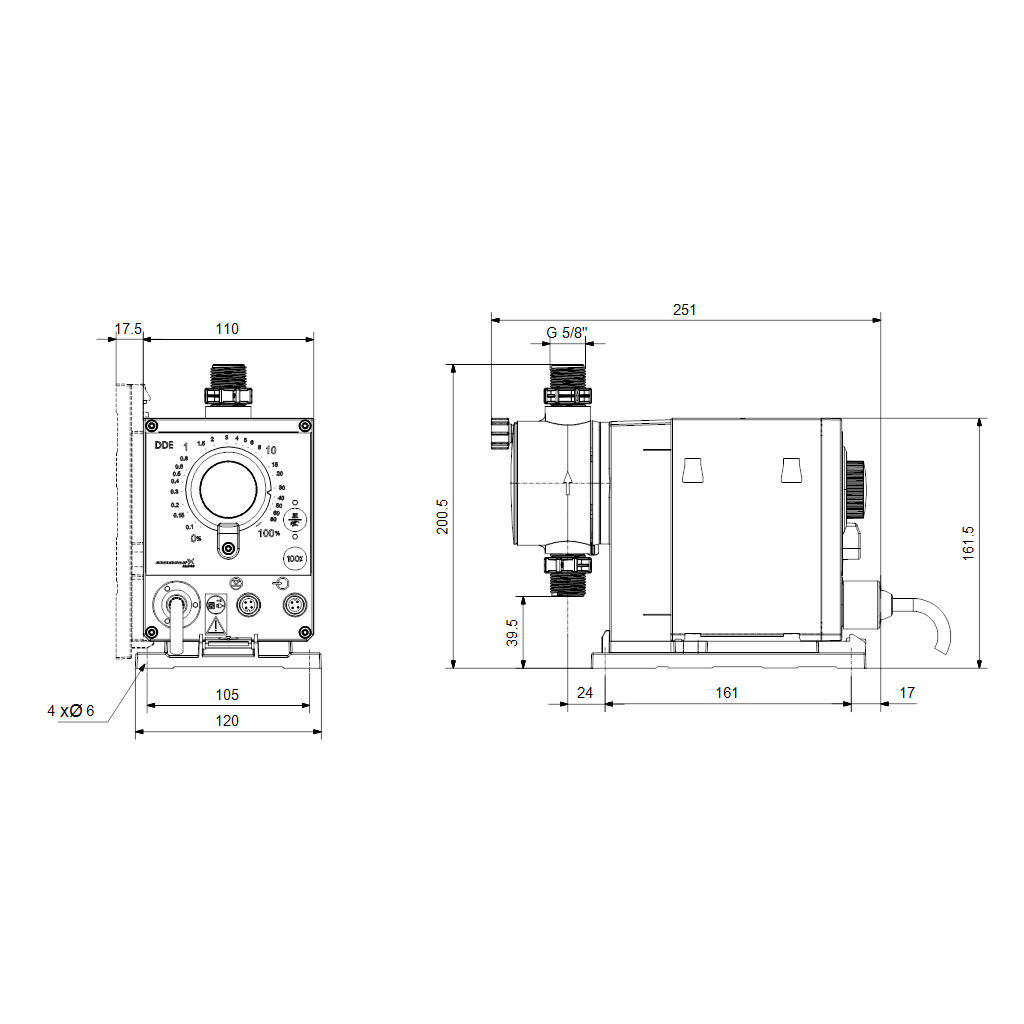

  • dimdrawingimage

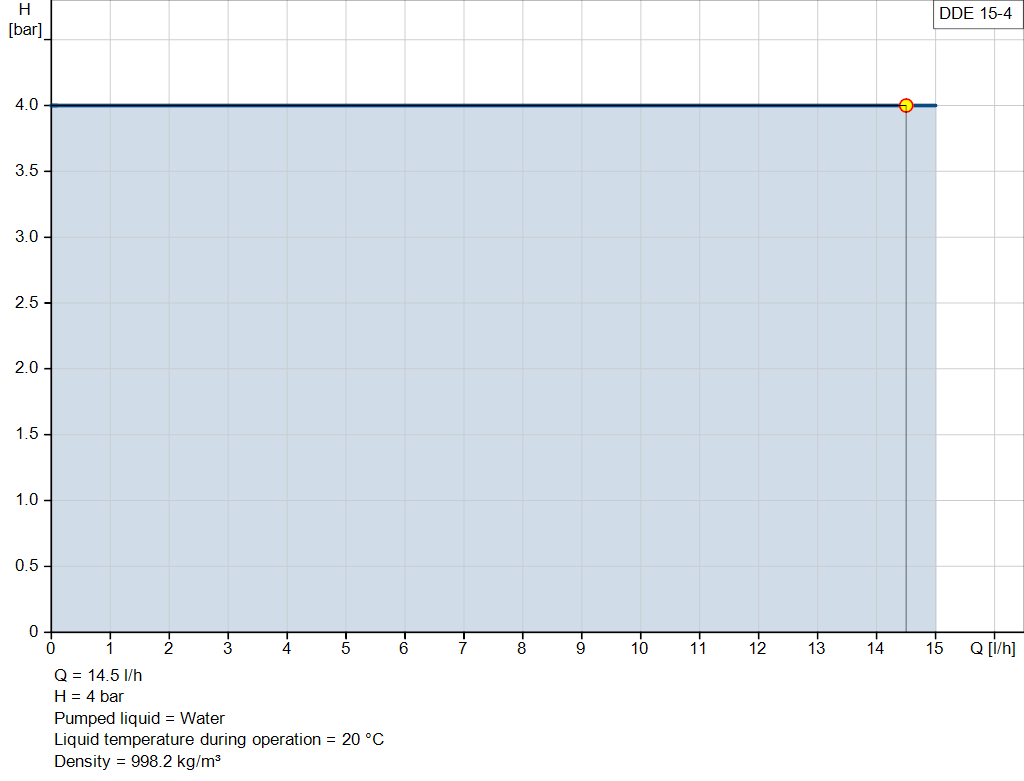

  • pumpcurve
1 3

DDE 15-4 P-PVC/V/C-X-31I002FG [97721030]

DDE 15-4 P-PVC/V/C-X-31I002FG [97721030]

Grundfos
€1.197,60 EUR
€1.497,00 EUR €1.197,60 EUR
Sale Ausverkauft
Preis ohne MwSt. Versand wird beim Checkout berechnet

Smart Digital Dosierset, bestehend aus Dosierpumpe und Installationsset

SMART Digital DDE ist eine kompakte Membrandosierpumpe mit drehzahlgeregeltem Schrittmotorantrieb und intelligenter Steuerelektronik. SMART Digital Dosierpumpen arbeiten, dank Schrittmotor, immer mit der vollen Hublänge für ein Optimum an Dosiergenauigkeit. Durch den Schrittmotorantrieb ist eine pulsationsarme und kontinuierliche Dosierung, selbst bei geringen Dosiervolumenströmen, möglich. Die flexible Montageplatte erlaubt eine Wand

  • und Bodenmontage ohne zusätzliches Montagezubehör.
Die Einstellung der Druckhubgeschwindigkeit (analog Dosiermenge) oder ml/Impuls erfolgt über ein Drehrad an der Vorderseite von 0,01 % bis 100 % der max. Leistung der Dosierpumpe.

Der Dosierkopf besteht aus:

  • Robuste und langlebige Voll-PTFE Membran
  • Doppelventile für ein Höchstmaß an Dosiergenauigkeit
  • Entlüftungsspindel für einfache Inbetriebnahme oder Entlüftung

Betriebsarten:

  • Manuelle Dosierung (Einstellung 0,01%-100%)
  • Mengenproportionale Dosierung über Impulseingang (Divisor integriert)

Weitere Merkmale:

  • Entlüftungstaste (100 %) für Entlüftung oder Inbetriebnahme
  • Umschalttaste Manuell/Impulseingang
  • Status-LED für Manuell oder Impulsbetrieb
  • Status-LED für Warnungen/Alarme
  • Mechanische Sperre des Einstellrads gegen unbefugte Bedienung

Ein-/Ausgänge:

  • Eingang für Impulseingang und Ext. Start/Stopp
  • Eingang für zweistufige Niveauüberwachung
Installationsset, bestehend aus:
  • Flexible Sauglanze mit Einlaufsieb ohne Niveaumeldung
  • Impfarmatur, G1/2"
  • 6 m PE-Druckleitung (ETFE bei PVDF Dosierkopf)
  • 2 m PVC-Saugleitung (ETFE bei PVDF Dosierkopf)
  • 2 m PVC-Entlüftungsleitung (4/6 mm).
  • 5 m Ansteuerkabel (Impulssignal) und Fern Ein/Aus

Specs Table

Art der Steuerung:
Steuerungsvariante:P
Niveaukontrolle:YES
Kontaktansteuerung:ja
Ext. Stopp:Ja
Ausgangsrelais:No
Fördermedium:
Fördermedium:Wasser
Medientemperaturbereich:0 .. 45 °C
Medientemperatur während des Betriebs:20 °C
Dichte:998.2 kg/m³
Technische Daten:
Max. Volumenstrom:15 l/h
Min. Volumenstrom:15.0 ml/h
Einstellbereich:1:1000
Zulassungen:CE,CSA-US,NSF61,EAC,RCM
Ventiltyp:Standard
Max. Viskosität bei 100%:50 mPas
Max. Viskosität bei 50% (slow mode):N/A mPas
Max. Viskosität bei 25% (slow mode):N/A mPas
Wiederholgenauigkeit:5 %
Werkstoffe:
Material Dosierkopf:PVC (Polyvinylchlorid)
Ventilkugel:Ceramic
 Al2O3
Dichtung:FKM
Installation:
Umgebungstemperatur:0 .. 45 °C
Max. Betriebsdruck:4 bar
Anschlusstyp Eintritt:Hose
Anschlusstyp Austritt:Hose
Inhalt des Installationsset > siehe Datenheft:Ja
Installationsart:9/12 mm bis zu 60 l/h,13 bar
Größe des Saugstutzens:9/12
Größe des Druckanschlusses:9/12
Max. Saughöhe (Betrieb):6 m
Max. Saughöhe (Ansaugphase):3 m
Elektrische Daten:
Leistungsaufnahme P1:19 W
Netzfrequenz:50 / 60 Hz
Bemessungsspannung:1 x 100-240 V
Schutzart (gemäß IEC 34-5):IP65 / TYPE 4X
Kabellänge:1.5 m
Netzstecker:Schuko-Stecker
Einschaltstrom:25A bei 230V, für 2 ms
Sonstiges:
Nettogewicht:2.06 kg
Bruttogewicht:2.66 kg
Herkunftsland:FR
Zolltarif Nr.:84135040
