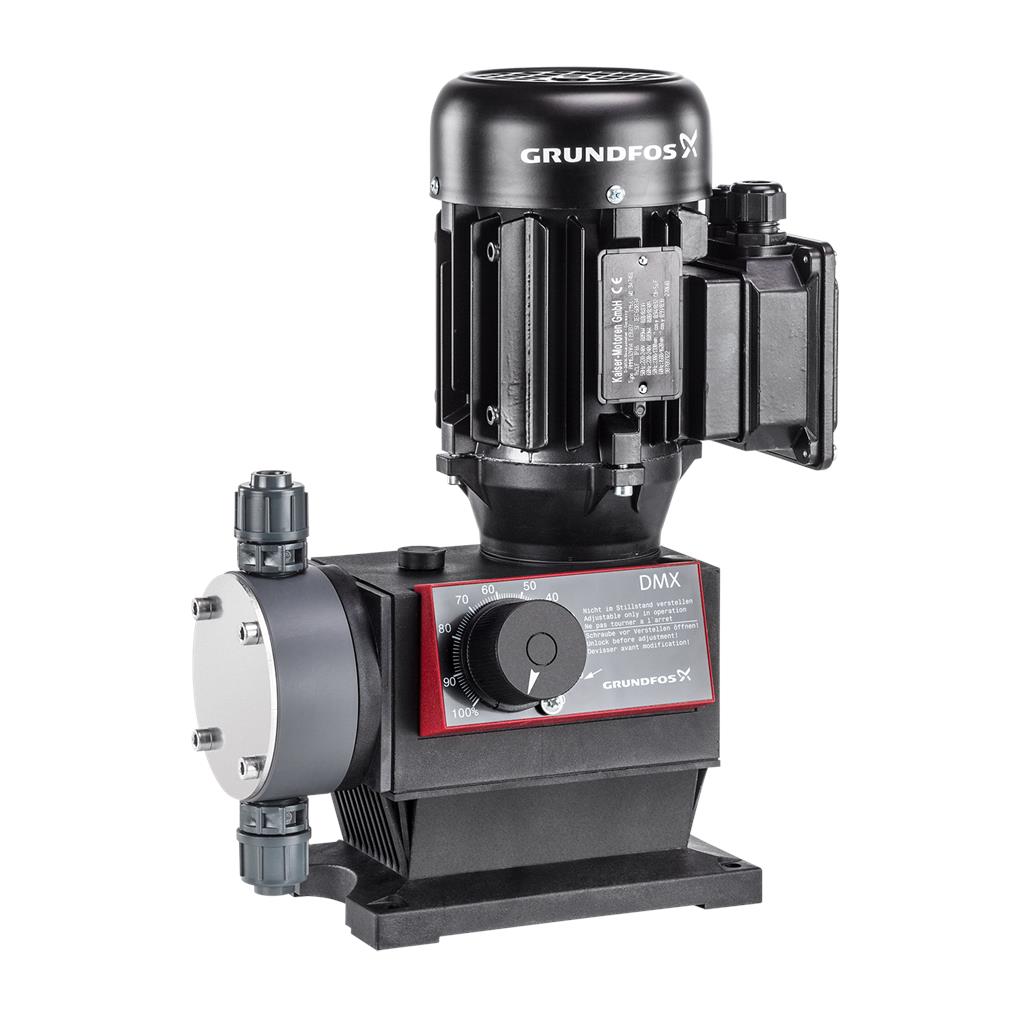

• productimage

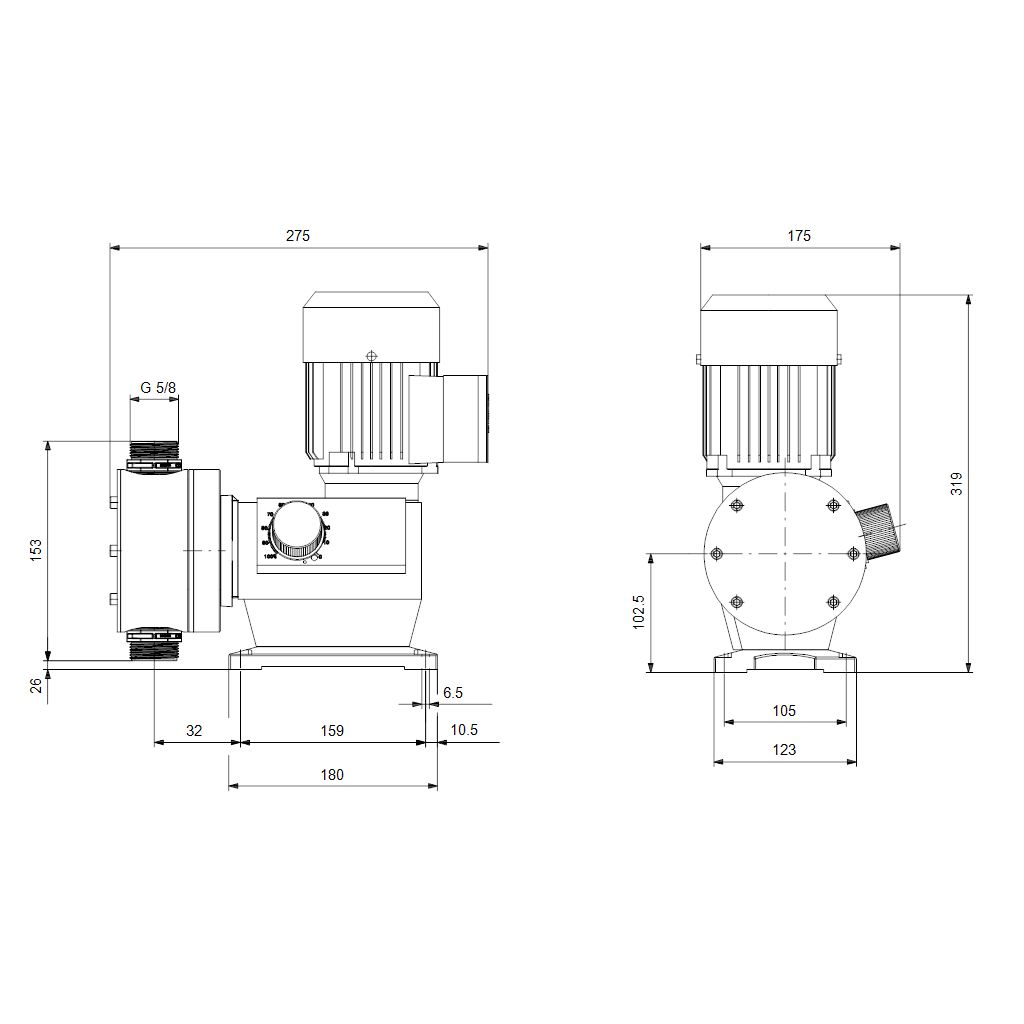

  • dimdrawingimage

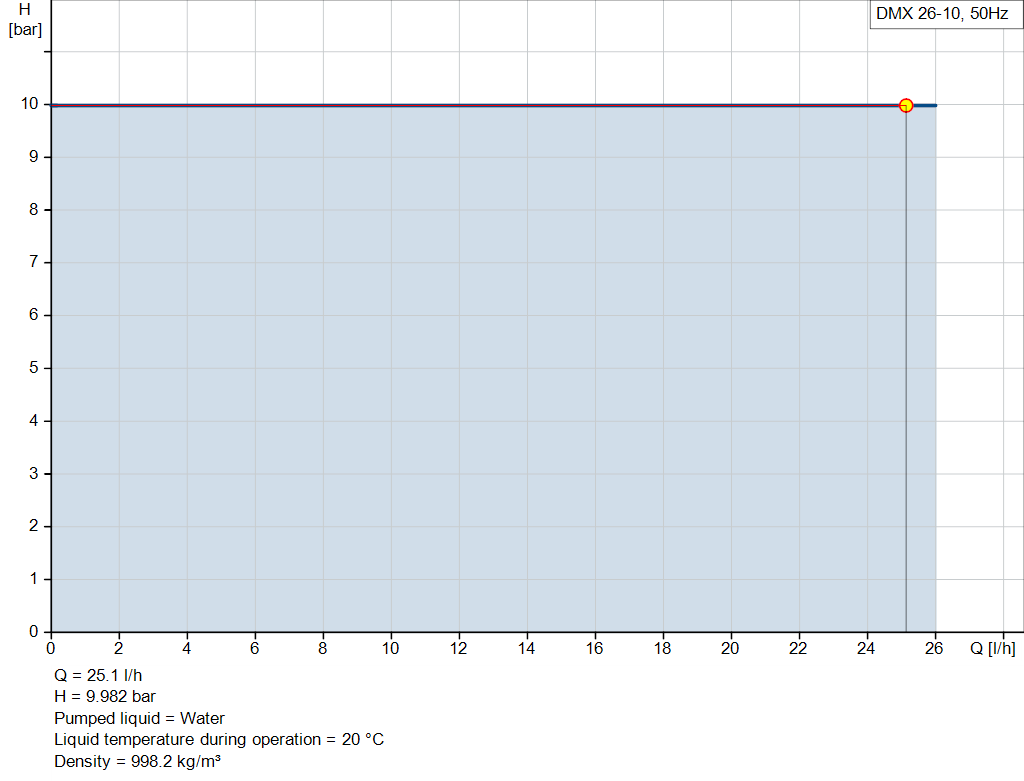

  • pumpcurve
1 3

DMX 26-10 AR-PVC/V/C-S-G1U2U2FEMNG [99772609]

DMX 26-10 AR-PVC/V/C-S-G1U2U2FEMNG [99772609]

Grundfos
€3.264,00 EUR
€4.080,00 EUR €3.264,00 EUR
Sale Ausverkauft
Preis ohne MwSt. Versand wird beim Checkout berechnet

Die Pumpe DMX221 der Baureihe DMX ist eine vielseitig einsetzbare, als Verdrängerpumpe ausgeführte Membrandosierpumpe. Die Membran ist mechanisch über ein hochpräzises Exzenter-Stößel-Getriebe mit dem hocheffizienten Wechselstrommotor verbunden. Die Anpassung der Dosiermenge erfolgt durch eine Hublängenänderung, die am Hublängenverstellknopf im Verhältnis 1:10 eingestellt werden kann.
Die medienberührte Seite umfasst folgende Bauteile:

  • Dosierkopf
  • PTFE-beschichtete Membran
  • Doppelkugelventile bis 50 l/h und Einfachkugelventil ab 60 l/h

Weitere Produkteigenschaften:

  • Robuste Industriepumpe mit chemisch beständigem Kunststoffgehäuse
  • Einfach zu installieren und zu bedienen
  • Langlebige, PTFE-beschichtete Membran
  • Optimale Abstufung der Dosiermenge und Hubfrequenz
  • Dosiermengenabweichung < ±1,5 %, Linearabweichung >±4 %

Elektronische Eigenschaften:
Gilt nur für Pumpen mit der Steuervariante AR Etron Profi Mikroprozessorelektronik, direkt am Motor angebaut:

  • Hubfrequenz einstellbar von 1 Hub/min bis zur maximalen Hubfrequenz
  • Impulssteuerung mit Multiplikator und Divisor
  • Steuerung über Analogeingang 0/4-20 mA
  • Niveausteuerung über Eingang für zwei Niveausignale
  • Impulseingang, Analogeingang und Eingang für extern EIN/AUS
  • Analogausgang
  • Alarmrelaisausgang
  • Ausgang für Hubanzahl
  • Eingang für Dosierregler und Membranüberwachungssensor

Gilt nur für Pumpen mit der Steuervariante AT0

  • Automatische Anpassung der Hublänge über eine direkte Antriebsregelung oder ein mA-Eingangssignal
  • Blockiergeschützter Synchronmotor mit Rückmeldepotentiometer
  • 2 Endschalter
  • Bei zusätzlichen Anforderungen Ausführung mit Servomotor wählen

Specs Table

Controls:
Type of connector:Type E/F (CEE7/7)
Type of control variant:AR Electronic
Frequency converter:Not prepared for VFD
Liquid:
Pumped liquid:Water
Liquid temperature range:0 .. 40 °C
Selected liquid temperature:20 °C
Density:998.2 kg/m³
Technical:
Nominal flow rate at 50 Hz:26 l/h
Number of dosing heads:1
Approvals:CE,EAC,CNROHSEX
Non return valve type, inlet pump 1:Standard
Non return valve type, outlet pump 1:Standard
Max viscosity:200 mPas
Materials:
Pump housing:Thermoplastic
Dosing head, pump 1:Plastic
 PVC
Valve ball:Ceramic
 Al2O3
Valve seat:Rubber
 FKM
Valve gasket:FKM
 Rubber
Installation:
Max operating pressure at 50 Hz:10 bar
Maximum permissible inlet pressure:0 bar
Type of inlet connection:Connection pack
Type of outlet connection:Connection pack
Size of inlet connection:4/6, 6/9, 6/12, 9/12
Size of outlet connection:4/6, 6/9, 6/12, 9/12
Electrical data:
Power input P1:0.09 kW
Mains frequency:50 Hz
Max. frequency:50 Hz
Rated voltage:1 x 220/240 V
Enclosure class (IEC 34-5):IP65
Cable included (Yes/No):Y
Power plug:Schuko plug
Others:
Net weight:7 kg
Gross weight:9.55 kg
Shipping volume:0.04 m³
Diaphragm Leakage Detection:N
Country of origin:DE
Custom tariff no.:84135040
