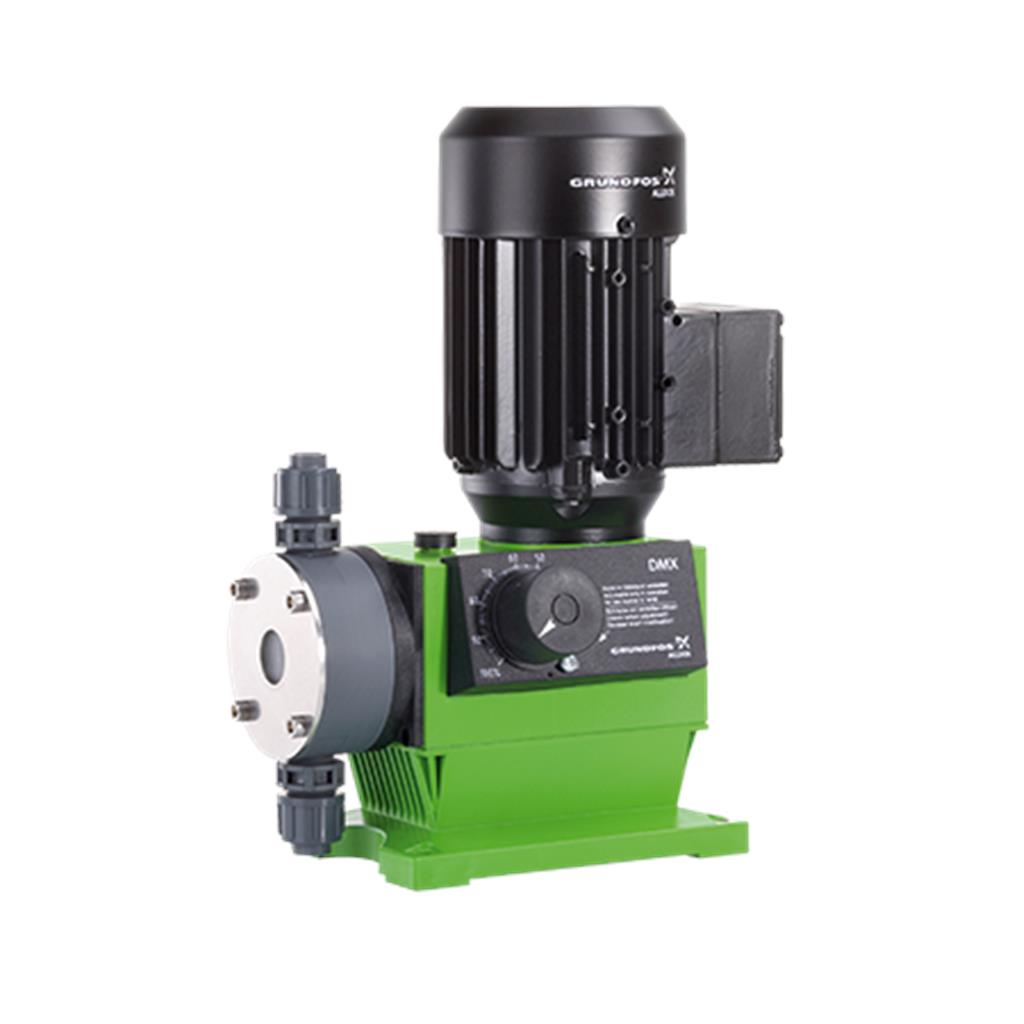

• productimage

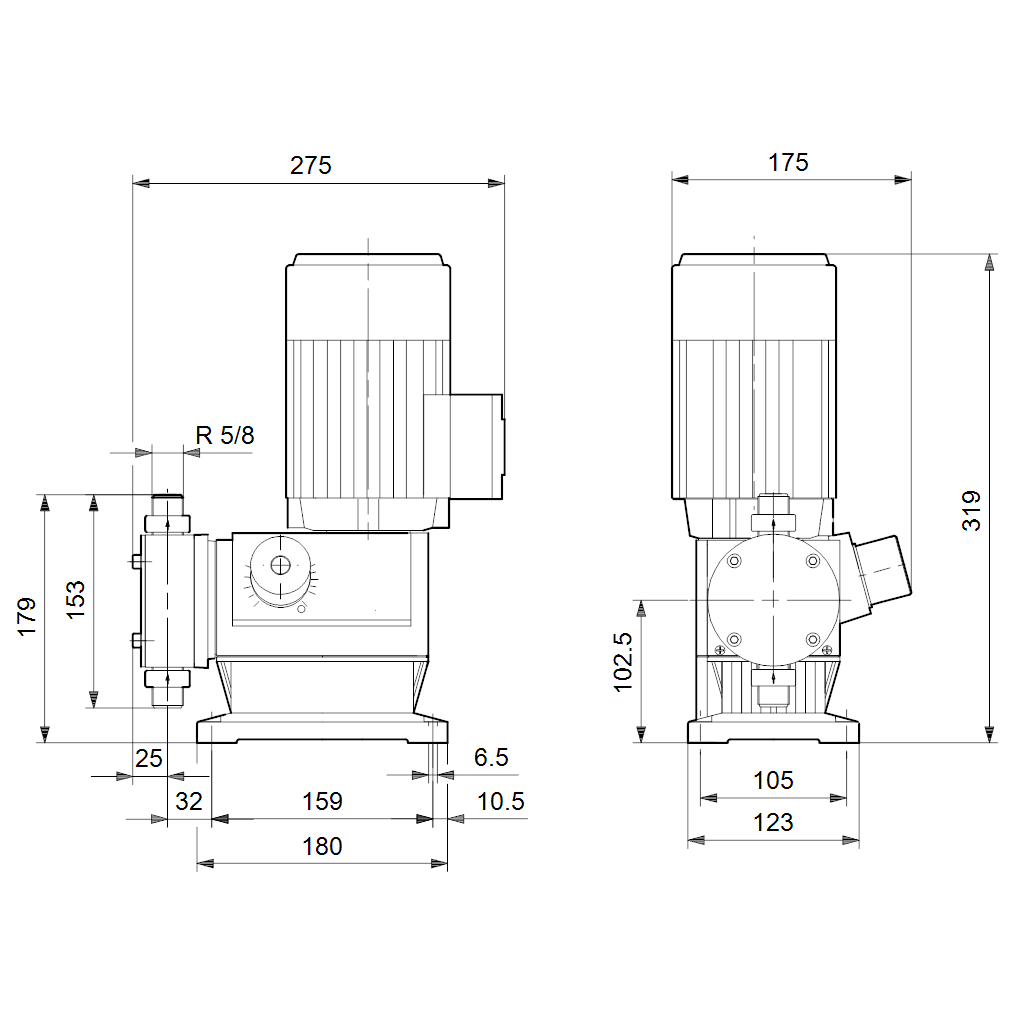

  • dimdrawingimage

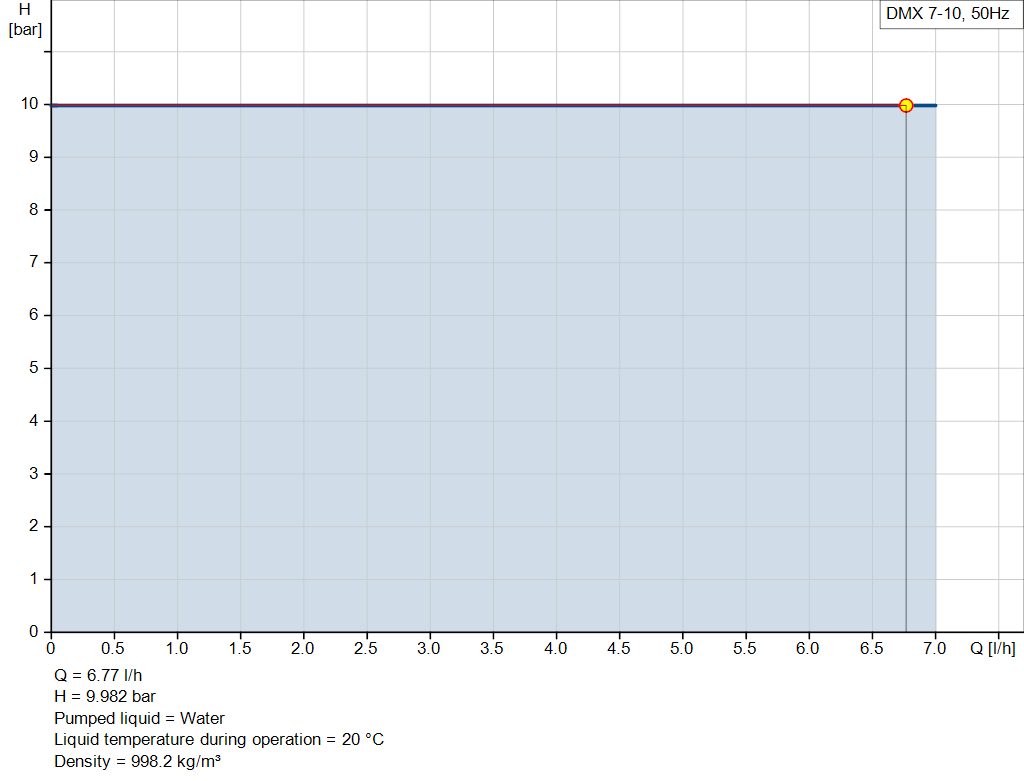

  • pumpcurve
1 3

DMX 7-10 B-PVC/E/C-X-E1B1B1E0 [96716883]

DMX 7-10 B-PVC/E/C-X-E1B1B1E0 [96716883]

Grundfos
€1.660,50 EUR
€2.214,00 EUR €1.660,50 EUR
Sale
Preis ohne MwSt. Versand wird beim Checkout berechnet

Die Pumpe DMX221 der Baureihe DMX ist eine vielseitig einsetzbare, als Verdrängerpumpe ausgeführte Membrandosierpumpe. Die Membran ist mechanisch über ein hochpräzises Exzenter-Stößel-Getriebe mit dem hocheffizienten Wechselstrommotor verbunden. Die Anpassung der Dosiermenge erfolgt durch eine Hublängenänderung, die am Hublängenverstellknopf im Verhältnis 1:10 eingestellt werden kann.
Die medienberührte Seite umfasst folgende Bauteile:

  • Dosierkopf
  • PTFE-beschichtete Membran
  • Doppelkugelventile bis 50 l/h und Einfachkugelventil ab 60 l/h

Weitere Produkteigenschaften:

  • Robuste Industriepumpe mit chemisch beständigem Kunststoffgehäuse
  • Einfach zu installieren und zu bedienen
  • Langlebige, PTFE-beschichtete Membran
  • Optimale Abstufung der Dosiermenge und Hubfrequenz
  • Dosiermengenabweichung < ±1,5 %, Linearabweichung >±4 %

Elektronische Eigenschaften:
Gilt nur für Pumpen mit der Steuervariante AR Etron Profi Mikroprozessorelektronik, direkt am Motor angebaut:

  • Hubfrequenz einstellbar von 1 Hub/min bis zur maximalen Hubfrequenz
  • Impulssteuerung mit Multiplikator und Divisor
  • Steuerung über Analogeingang 0/4-20 mA
  • Niveausteuerung über Eingang für zwei Niveausignale
  • Impulseingang, Analogeingang und Eingang für extern EIN/AUS
  • Analogausgang
  • Alarmrelaisausgang
  • Ausgang für Hubanzahl
  • Eingang für Dosierregler und Membranüberwachungssensor

Gilt nur für Pumpen mit der Steuervariante AT0

  • Automatische Anpassung der Hublänge über eine direkte Antriebsregelung oder ein mA-Eingangssignal
  • Blockiergeschützter Synchronmotor mit Rückmeldepotentiometer
  • 2 Endschalter
  • Bei zusätzlichen Anforderungen Ausführung mit Servomotor wählen

Specs Table

Art der Steuerung:
Steuerungsvariante:B
Niveaukontrolle:Not integrated
Analogeingang:Nicht integriert
Kontaktansteuerung:nein
Ext. Stopp:Nicht integriert
Analogausgang:nicht integriert
Ausgangsrelais:Not integrated
Frequency converter:vorbereitet für FU
Fördermedium:
Fördermedium:Wasser
Medientemperatur während des Betriebs:20 °C
Dichte:998.2 kg/m³
Technische Daten:
Nominal flow rate at 50 Hz:14 l/h
Number of dosing heads:1
Zulassungen:CE
Non return valve type, inlet pump 1:nicht federbelastet
Max. Viskosität:n.a. mPas
Werkstoffe:
Dosing head, pump 1:PVC
Valve ball inlet:Keramik
Valve gasket inlet:EPDM
Installation:
Max operating pressure at 50 Hz:10 bar
Anschlusstyp Eintritt:Connection pack
Anschlusstyp Austritt:Connection pack
Größe des Saugstutzens:6/12, 12
Größe des Druckanschlusses:6/12, 12
Max. Saughöhe (Betrieb):n.a. m
Elektrische Daten:
Leistungsaufnahme P1:0,090 kW kW
Netzfrequenz:50 Hz
Maximale Frequenz:100 Hz
Bemessungsspannung:3 x 230/400 V, 50/60 Hz 440/480 V, 60 Hz V
Schutzart (gemäß IEC 34-5):IP 65/F
Netzstecker:Ohne Stecker
Netzkabellänge:No cable m
Sonstiges:
Diaphragm Leakage Detection:nein
