DP10.50 .09.Ex.2.50B [96104205]
DP10.50 .09.Ex.2.50B [96104205]
Verfügbarkeit für Abholungen konnte nicht geladen werden

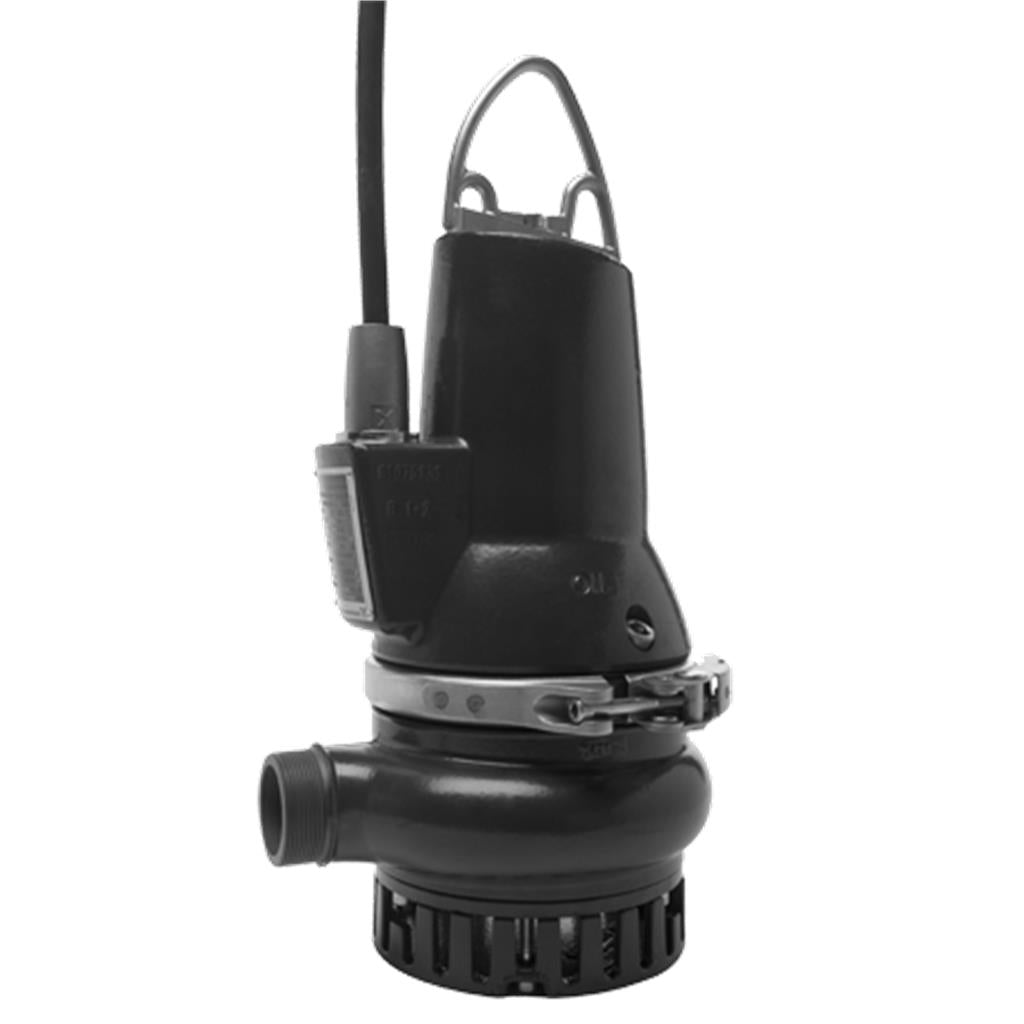

Schmutzwasser-Tauchmotorpumpe aus Grauguss.
Anwendungsgebiet:
Schmutz- und Niederschlagswasser mit faserigen und abrasiven Bestandteilen.
Vertikale, einstufiges Blockaggregat für Nassaufstellung mit Tragegriff. Das offene Mehrkanallaufrad hat einen freien Durchgang von 10 mm.
Doppeltes Dichtungssystem als kompakte Cartridge-/Patronendichtung. Ölsperrkammer gefüllt mit physiologisch unbedenklichem Spezialöl, von außen kontrollierbar.

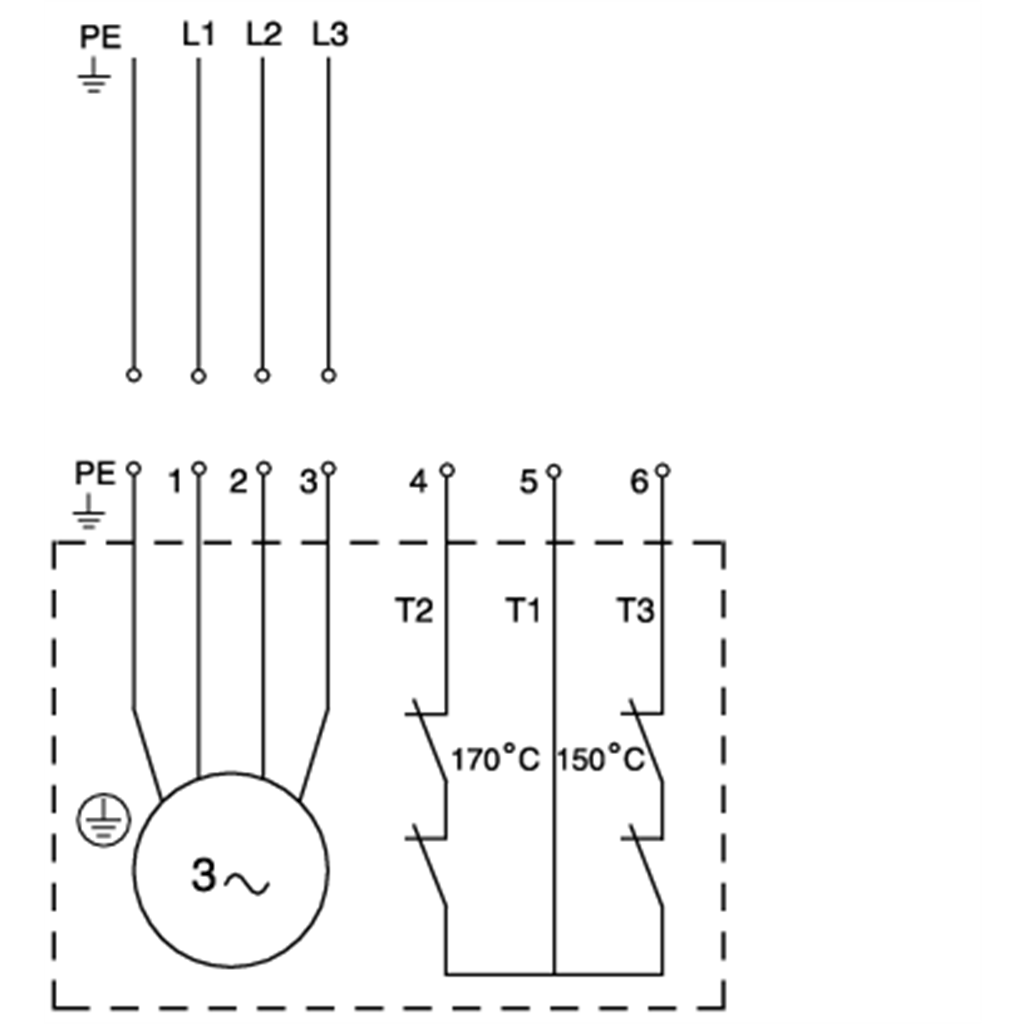

Der explosionsgeschützte Motor hat 2 Satz Thermoschalter zur Temperaturüberwachung in der Wicklung und ist ausgelegt für S1 - und S3 - Betrieb im eingetauchten Zustand.
Kabeleinführung: über Edelstahlsteckverschraubung,
Kabel längswasserdicht vergossen. Servicefreundliches Edelstahlspannband zur schnellen Trennung von Motor und Hydraulik.

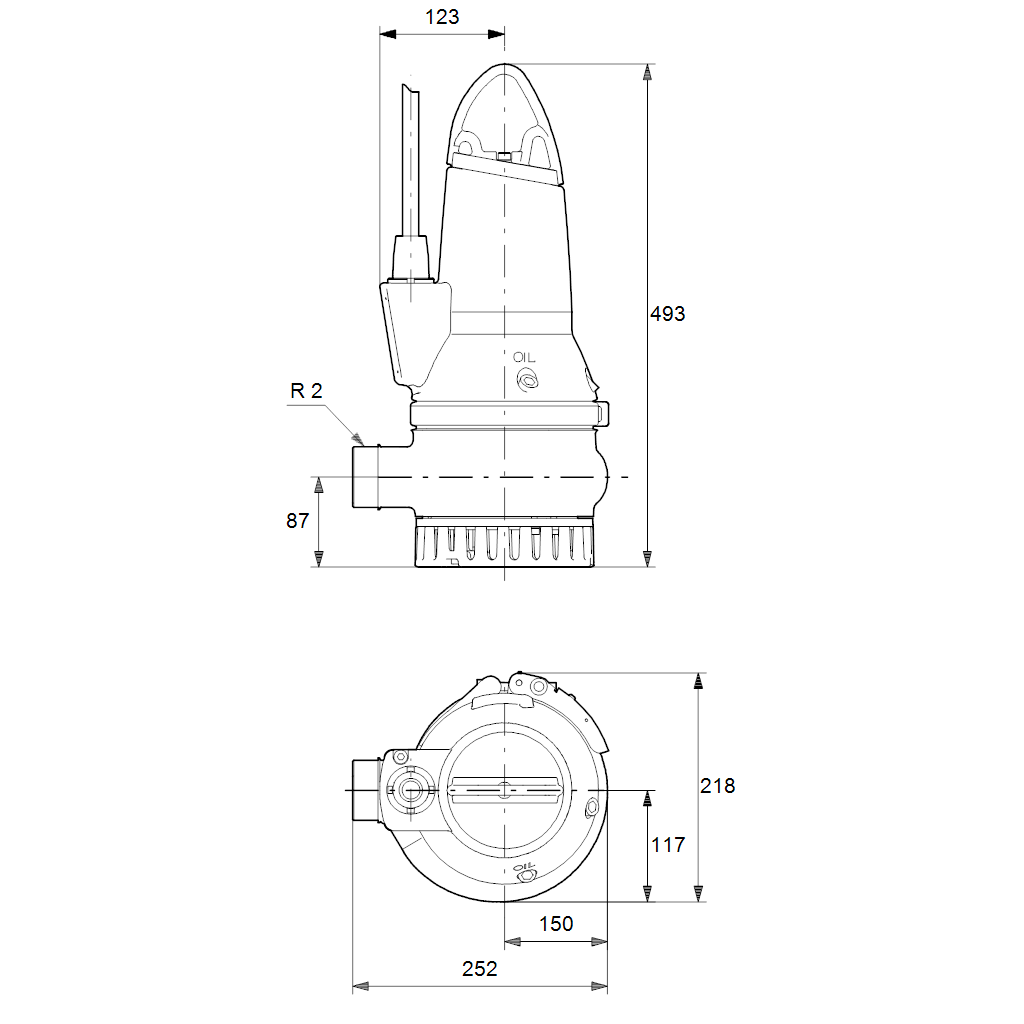

Die Pumpe hat einen R 2 Druckstutzen für den transportablen sowie stationären Einsatz in Schächten. Der Druckstutzen kann in zwei Stellungen (um 180°gedreht) zum Motor montiert werden.
Specs Table
| Controls: | |
| Moisture sensor: | without moisture sensors |
| Water-in-oil sensor: | without water-in-oil sensor |
| AUTOADAPT: | No |
| Liquid: | |
| Liquid temperature range: | 0 .. 40 °C |
| Selected liquid temperature: | 20 °C |
| Density: | 998.2 kg/m³ |
| Technical: | |

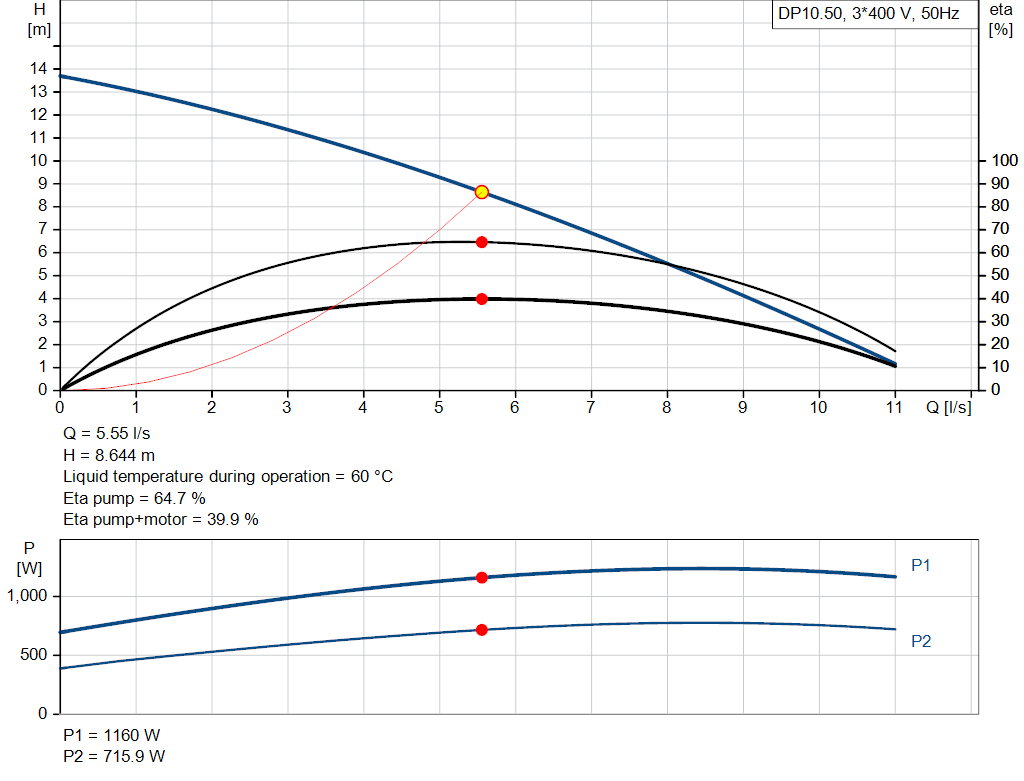

| Rated flow: | 5.56 l/s |
| Maximum flow: | 11.8 l/s |
| Rated head: | 8.64 m |
| Type of impeller: | SEMI OPEN |
| Max. Particle: | 10 mm |
| Primary shaft seal: | SiC/SiC |
| Max. hydraulic efficiency: | 65 % |
| Approvals: | LGA, ATEX |
| Curve tolerance: | ISO9906:2012 3B2 |
| Materials: | |
| Pump housing: | Cast iron |
| EN-GJL-250 | |
| Impeller: | Cast iron |
| EN-GJS-500-7 | |
| Installation: | |
| Range of ambient temperature: | 0 .. 40 °C |
| Maximum operating pressure: | 6 bar |
| Type of connection: | R |
| Pump outlet: | R 2 |
| Pressure rating for connection: | PN 10 |
| Maximum installation depth: | 7 m |
| Electrical data: | |
| Power input P1: | 1.4 kW |
| Rated power - P2: | 0.9 kW |
| Mains frequency: | 50 Hz |
| Rated voltage: | 3 x 400-415 V |
| Voltage tolerance: | +6/-10 % |
| Max starts per hour: | 30 |
| Rated current: | 2.8 A |
| Rated current at 3/4 load: | 2.5 A |
| Rated current at 1/2 load: | 2.1 A |
| Starting current: | 21 A |
| Rated current at no load: | 1.9 A |
| Cos phi - power factor: | 0.76 |
| Cos phi - p.f. at no load: | 0.29 |
| Cos phi - p.f. at 3/4 load: | 0.68 |
| Cos phi - p.f. at 1/2 load: | 0.58 |
| Rated speed: | 2870 rpm |
| Locked-rotor torque: | 11 Nm |
| Breakdown torque: | 12 Nm |
| Moment of inertia: | 0.0033 kg m² |
| Motor efficiency at full load: | 65 % |
| Motor efficiency at 3/4 load: | 61 % |
| Motor efficiency at 1/2 load: | 58 % |
| Number of poles: | 2 |
| Start. method: | Direct-on-line (DOL) |
| Enclosure class (IEC 34-5): | IP68 |
| Insulation class (IEC 85): | F |
| Explosion proof: | yes |
| Ex-protection standard: | EN50014/EN50018, class EEx d IIB T4 |
| Built-in motor protection: | THERMAL SWITCH |
| Power cable type: | H07RN-F |
| Length of power cable: | 10 m |
| Power plug: | No plug |
| Others: | |
| Net weight: | 44.5 kg |
| Gross weight: | 49.8 kg |
| Danish VVS No.: | 391291512 |
| Country of origin: | HU |
| Custom tariff no.: | 84137021 |
