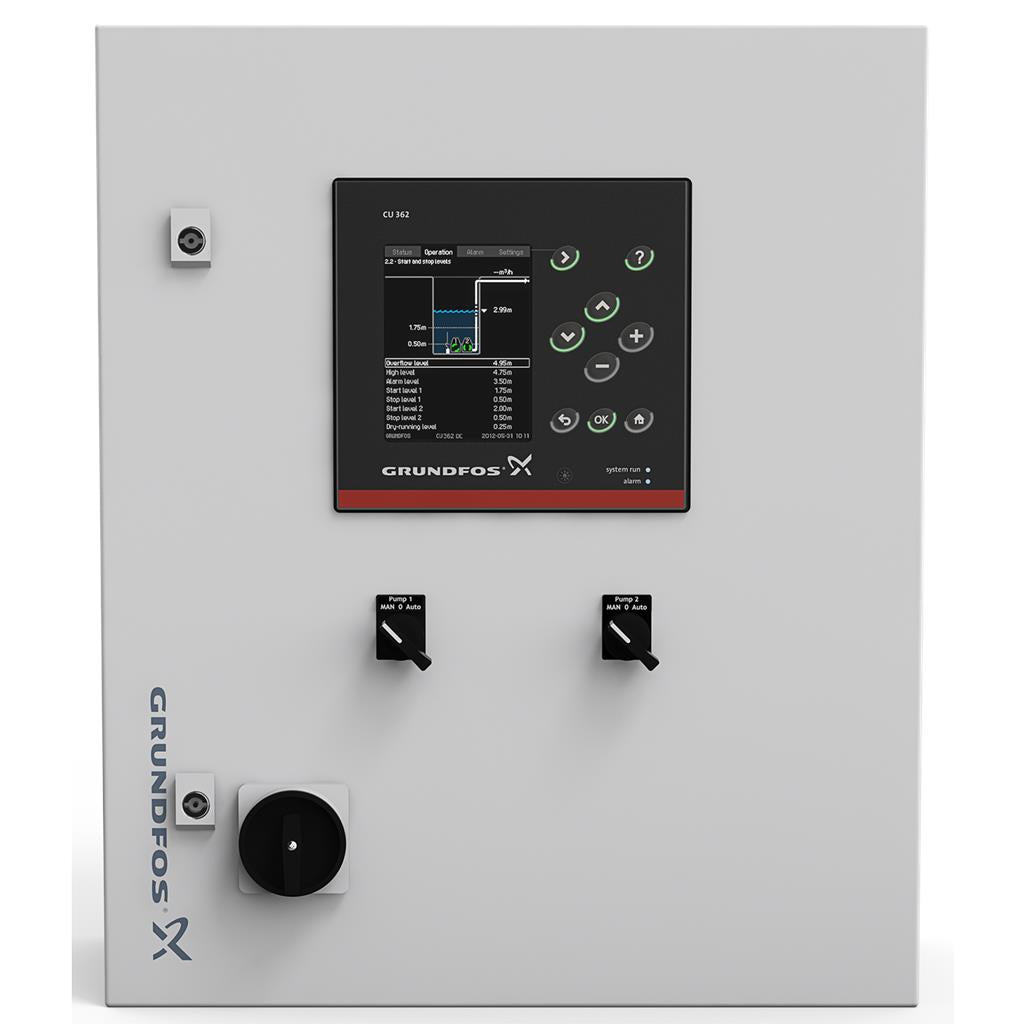

Grundfos Dedicated Controls est un système de commande conçu pour une installation dans les bâtiments collectifs et tertiaires ou les stations de pompage réseau avec une ou deux pompes, un agitateur éventuel et/ou une vanne de rinçage. Le contrôle avancé et la communication de données sont également possibles grâce au système Grundfos Dedicated Controls. Les coffrets de commande sont livrés avec un interrupteur principal intégré et un disjoncteur magnétique thermique.
Mesure du niveau Le système Dedicated Controls démarre/arrête les pompes de relevage au moyen des éléments suivants :
interrupteurs à flotteur,
capteur de pression analogique ou
capteur à ultrasons.
Communication externe Le système Grundfos Dedicated Controls peut communiquer avec des unités externes telles que
PC
mobile
systèmes SCADA/GTB.
Le système Dedicated Controls supporte les modules Grundfos CIM suivants : CIM 200 Modbus Cable RTU, RS-485 CIM 250 Modbus/SMS GSM/GPRS CIM 270 GRM* GSM/GPRS
Caractéristiques et avantages Le système Grundfos Dedicated Controls propose les caractéristiques suivantes :
Caractéristiques de base
Démarrage/arrêt de la pompe
Fonctionnement alternatif de deux pompes
Détection de trop-plein
Mesure de trop-plein
Alarmes et avertissements
Programmation avancée des alarmes
Temporisation de démarrage et d'arrêt
Sélection de la langue.
Caractéristiques avancées
Vidange quotidienne
Évacuation de la mousse
Anti-grippage
Temporisation d'arrêt de sécurité
Contrôle agitateur ou vanne de rinçage
Nombre maxi de pompes en marche
Mesure du débit de la pompe
Mesure du débit de l'installation
Calcul du débit de la pompe
Calcul du débit de l'installation
Variation du niveau de démarrage
Support pour alarmes IO111 + SM111
Support pour MP204
Support pour CUE et VFD
Optimisation énergétique automatique avec le CUE/VFD
Alternance entre les groupes de pompes
Fonctions définies par l'utilisateur
Anti-blocage
Caractéristiques supplémentaires
Alarme de résistance à l'isolation
Alarme d'humidité dans le moteur.
Ces caractéristiques sont directement liées à la configuration du système et aux modules installés.
Caractéristiques de communication
Aperçu de l'ensemble de l'installation
Modification du point de consigne, réinitialisation du système et marche/arrêt de la pompe
accès au journal des alarmes/avertissements
redirection automatique des alarmes et avertissements vers le personnel d'astreinte
optimisation et programmation de la maintenance
réduction de la consommation énergétique de l'installation
Communication Modbus RTU via cable
Communication Modbus RTU via GSM/GPRS
Messagerie SMS
Connexion VNC pour la migration de l'interface utilisateur sur un navigateur Internet.
Caractéristiques du PC-Tool utilisées pour
la mise en service
la surveillance des conditions de pompage
les réglages
le démarrage/arrêt de la pompe
l'acquisition des journaux de données
la création de rapports de fonctionnement
la création de rapports de maintenance.
Avantages
Installation et configuration faciles.
Assistant de configuration pour guider l'utilisateur dans la configuration du système lors de la mise en service.
Aperçu électrique via l'affichage du CU 362 pour une maintenance simple.
Aide pour les réglages indiqués sur l'affichage.
Communication avancée des données.
Priorité des alarmes et avertissements.
Support PC-Tool.
VNC (Virtual Network Computing).
GSM/GPRS, SMS (transmission et réception), SCADA,
Support GTB et PLC.
Enregistrement des données : alarmes, temps de fonctionnement, débit, trop-plein, volume, énergie, etc.
