DMH 6,4-100 B-SS/V/SS-X-E2AAXEMAG [99591402]
DMH 6,4-100 B-SS/V/SS-X-E2AAXEMAG [99591402]
Impossible de charger la disponibilité du service de retrait

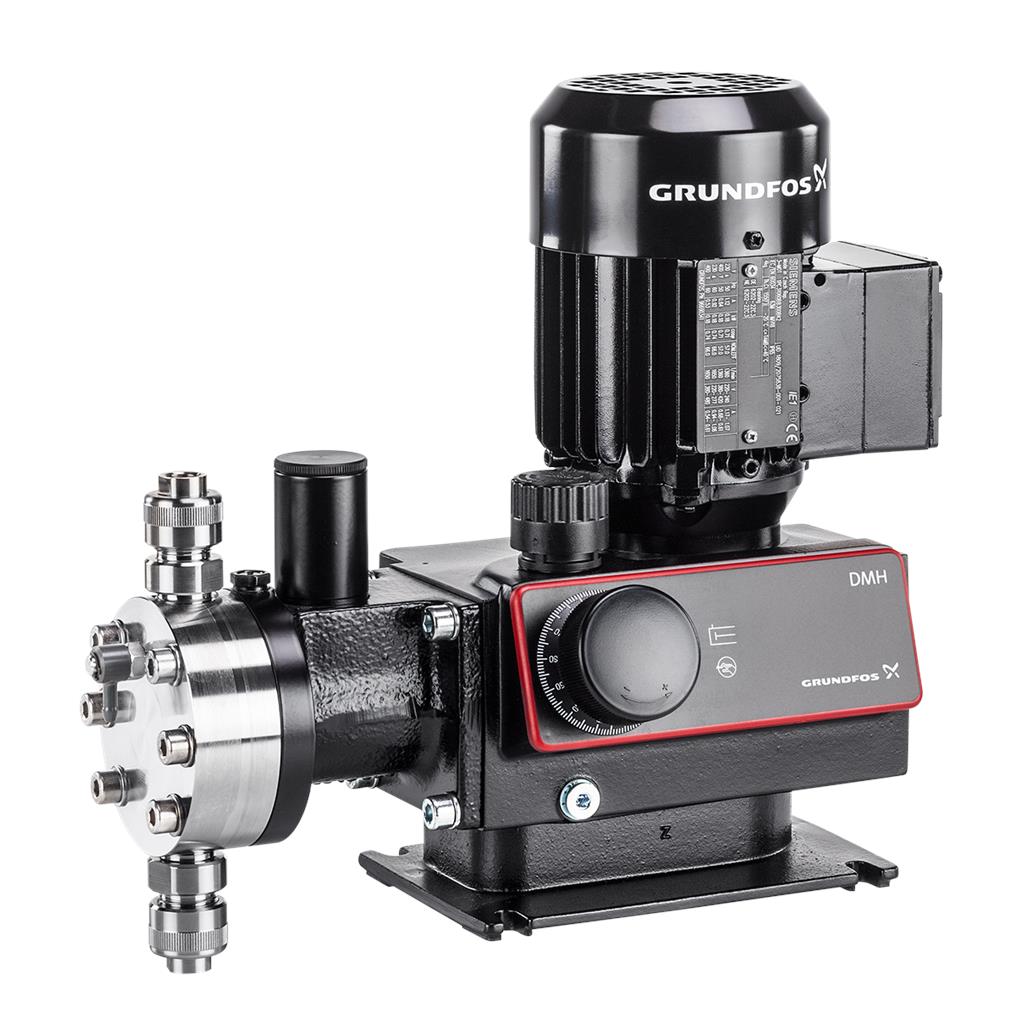

La pompe DMH est une pompe doseuse électromécanique à membrane hydraulique.
La membrane est couplée hydrauliquement à un moteur à courant alternatif à haut rendement par l'intermédiaire d'un système précis d'engrenage et de clapet central. La capacité de dosage est réglée en faisant varier la longueur de course au moyen du bouton de réglage dans un ratio de 1 à 10.
La gamme est très polyvalente, elle couvre une large plage de débit et offre de multiples tailles de têtes de dosage, matériaux et accessoires. Les clients du monde entier bénéficie depuis des années d'un fonctionnement irréprochable de leurs pompes DMH.
La gamme Grundfos DMH est extrêmement robuste pour les applications nécessitant une capacité de dosage fiable, comme dans le domaine des process industriels. Les modèles DMH 28x ont été spécialement conçus pour les applications haute pression de 50 à 200 bars.
La partie hydraulique est composée des éléments suivants :
|
Autres caractéristiques :
|
Ne s'applique qu'aux pompes avec : Certification ATEX
La pompe doseuse DMH 28x est certifiée conforme à la directive ATEX RL 94/9/CE pour les alimentations non électriques. Les versions moteur EEx_e et EEx_de définies par Grundfos sont certifiées par les fabricants selon les directives ATEX pour les alimentations électriques. La plaque signalétique du moteur est étiquetée conformément à la directive ATEX. Les pompes DMH certifiées ATEX sont disponibles dans une variété de configurations - certaines peuvent être utilisées pour le dosage de liquides inflammables.
Caractéristiques électroniques :
S'applique uniquement aux pompes avec variante de commande : AR
Electronique du microprocesseur Etron Profi, directement fixé au moteur :
|
Ne s'applique qu'aux pompes avec variante de commande : D3 ; D6
|
Specs Table
| Commandes: | |
| Type de connecteur: | No plug |
| Type de variante de régulation: | Standard |
| Frequency converter: | Non préparé pour la VFD |
| Liquide: | |
| Liquide pompé: | Eau |
| Plage température liquide: | -10 .. 90 °C |
| Température liquide sélectionnée: | 20 °C |
| Densité: | 998.2 kg/m³ |
| Technique: | |

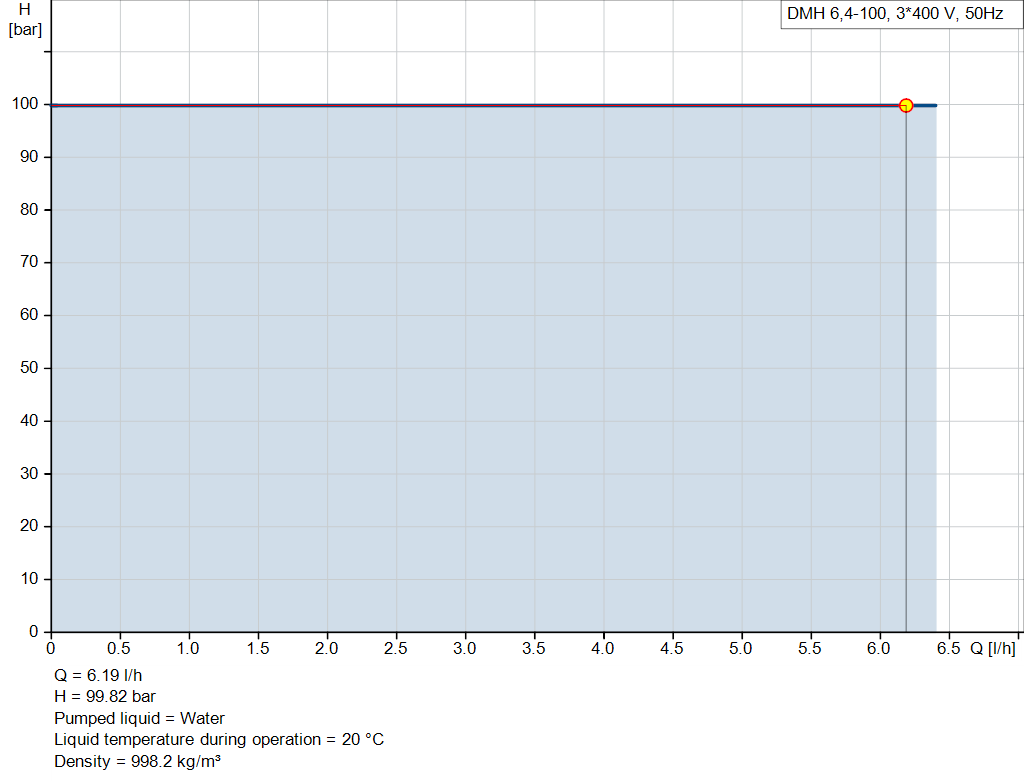

| Débit nominal à 50 Hz: | 6.4 l/h |
| Nombre de têtes de dosage: | 1 |
| Certifications: | CE,EAC,CNROHSEX |
| Type de clapet anti-retour, pompe d’entrée 1: | Clapet à bille, à ressort |
| Type de clapet anti-retour, pompe de sortie 1: | Clapet à bille, à ressort |
| Viscosité max.: | 50 mPas |
| Matériaux: | |
| Corps de pompe: | Aluminium |
| Tête de dosage, pompe 1: | Stainless steel |
| EN 1.4571 | |
| Bille de soupape: | Acier inoxydable |
| EN 1.4401 | |
| Siège de robinet: | Composite |
| PTFE | |
| Joint de soupape: | FKM |
| Caoutchouc | |
| Installation: | |
| Pression de service max. à 50 Hz: | 100 bar |
| Pression d’entrée maximale admissible: | 10 bar |
| Type raccordement d’entrée: | Rp |
| Type raccordement de sortie: | Rp |
| Diamètre du raccord d'aspiration: | 1/4 inch |
| Diamètre du raccord de refoulement: | 1/4 inch |
| Donnée électrique: | |
| Puissance absorbée P1: | 0.2 kW |
| Fréquence d'alimentation: | 50 Hz |
| Fréquence max.: | 50 Hz |
| Tension nominale: | 3 x 230/400 V |
| Indice de protection (IEC 34-5): | IP65 |
| Câble inclus (Oui/Non): | N |
| Prise de courant: | Aucune prise |
| Autres: | |
| Poids net: | 15 kg |
| Poids brut: | 26.3 kg |
| Volume d'expédition: | 0.156 m3 |
| Détection de fuites dans la membrane: | N |
| Pays d'origine: | DE |
| Code douanier: | 84135040 |
