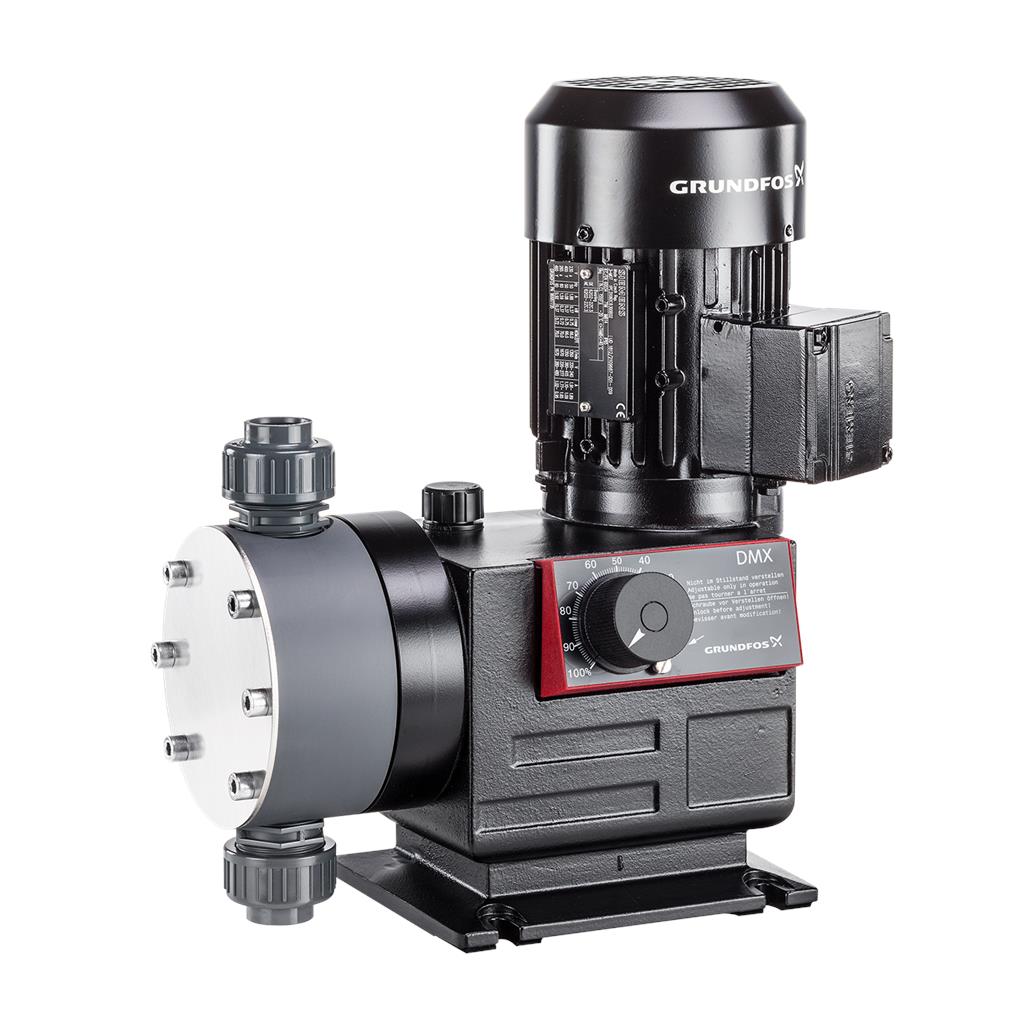

• productimage

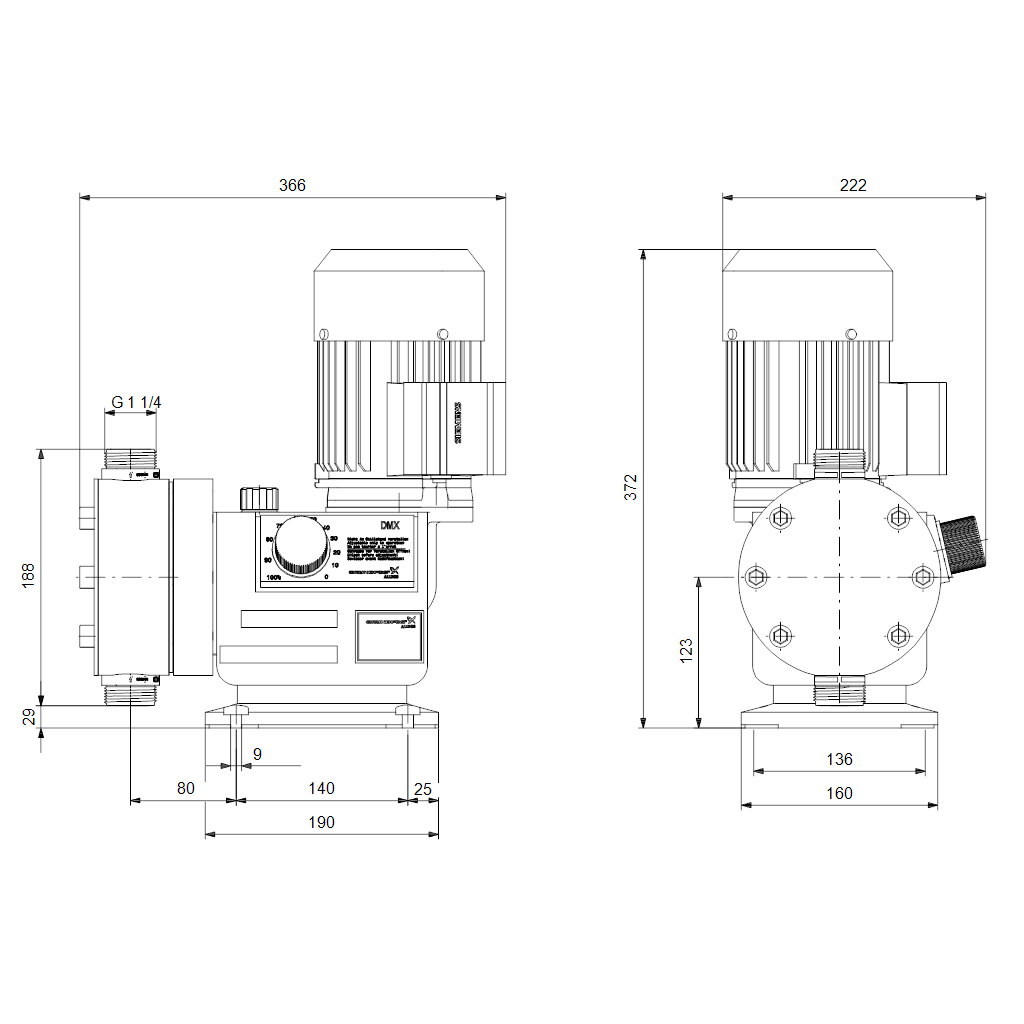

  • dimdrawingimage

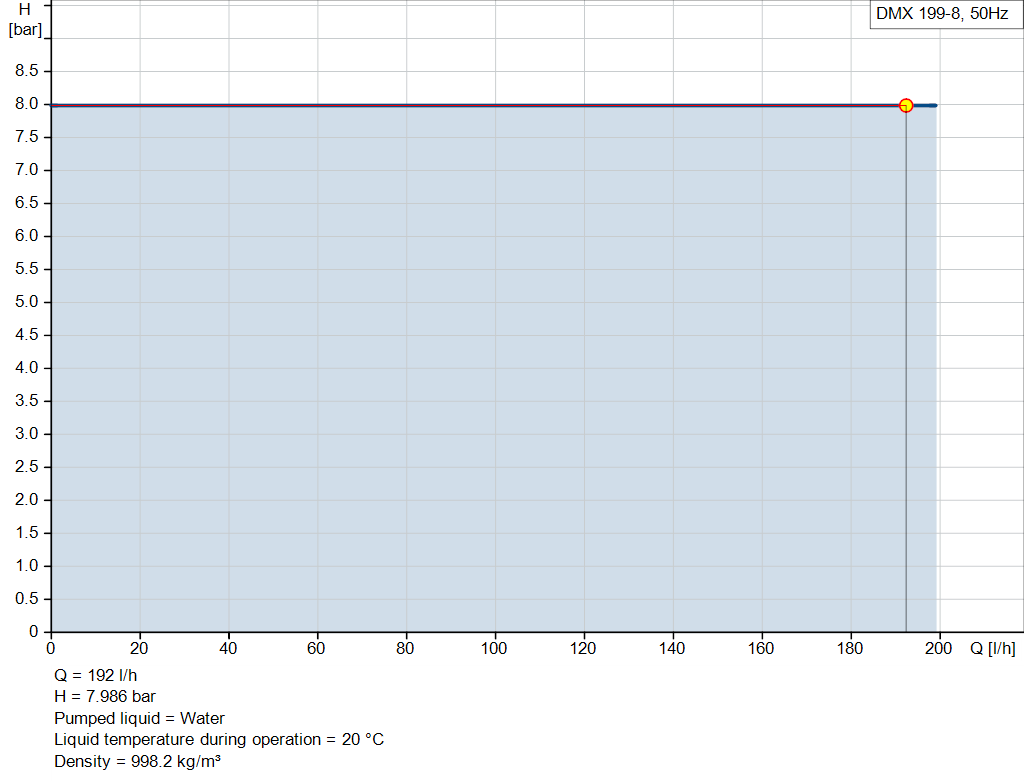

  • pumpcurve
1 3

DMX 199-8 B-PVC/V/C-X-G1U3U3XEMAG [99206049]

DMX 199-8 B-PVC/V/C-X-G1U3U3XEMAG [99206049]

Grundfos
€3.695,20 EUR
€4.619,00 EUR €3.695,20 EUR
Promotion Épuisé
Taxes non incluses. Frais d'expédition calculés à l'étape de paiement.

La pompe DMX est une pompe doseuse électromécanique à membrane attelée. La membrane est couplée mécaniquement à un moteur à courant alternatif à haut rendement par l'intermédiaire d'un système précis d'eccentrique relié à la pompe. La capacité de dosage est réglée en faisant varier la longueur de course au niveau du bouton de réglage de la course dans un ratio de 1:10.
La partie hydraulique est composée de :

  • Tête de dosage
  • Membrane en PTFE
  • Clapets à simple bille

Autres caractéristiques :

  • Pompe industrielle robuste avec corps résistant aux produits chimiques
  • Conception facile à installer et à utiliser
  • Membrane recouverte PTFE longue durée
  • Capacité optimale et graduation de la fréquence de course
  • Variation du débit de dosage ±1,5% (FS), linéarité ±4% (FS)

S'applique uniquement aux pompes avec : Certification ATEX
La pompe doseuse DMX 226 est certifiée conforme à la directive ATEX RL 94/9/CE pour les alimentations non électriques. Les versions moteur EEx e et EEx de définies par Grundfos sont certifiées par les fabricants selon les directives ATEX pour les alimentations électriques. La plaque signalétique du moteur est étiquetée conformément à la directive ATEX.

Caractéristiques électroniques :
Ne s'applique qu'aux pompes avec variante de commande : AR
Electronique du microprocesseur Etron Profi, directement fixé au moteur :

  • Fréquence de course réglable de 1 course/min à la fréquence de course maximale
  • Contrôle des impulsions avec multiplicateur et diviseur
  • Commande par signal analogique 0/4-20 mA
  • Régulation de niveau avec entrée pour deux signaux de niveau.
  • Entrée d'impulsion, analogique et marche/arrêt à distance
  • Sortie analogique
  • Sortie relais d'alarme
  • Sortie course
  • Entrée pour le régulateur de dosage et le capteur de surveillance de la membrane

Ne s'applique qu'aux pompes avec variante de commande : D3

  • Réglage automatique de la longueur de course par commande directe ou signal d'entrée mA
  • Pour plus d’informations, veuillez vous référer à la rubrique servomoteur.

Specs Table

Controls:
Type of connector:No plug
Type of control variant:Standard
Frequency converter:Not prepared for VFD
Liquid:
Pumped liquid:Water
Liquid temperature range:0 .. 40 °C
Selected liquid temperature:20 °C
Density:998.2 kg/m³
Technical:
Nominal flow rate at 50 Hz:199 l/h
Number of dosing heads:1
Approvals:CE,EAC,CNROHSEX
Non return valve type, inlet pump 1:Standard
Non return valve type, outlet pump 1:Standard
Max viscosity:200 mPas
Materials:
Pump housing:Aluminium
Dosing head, pump 1:Plastic
 PVC
Valve ball:Ceramic
 Al2O3
Valve seat:Composite
 PTFE
Valve gasket:FKM
 Rubber
Installation:
Max operating pressure at 50 Hz:8 bar
Maximum permissible inlet pressure:0 bar
Type of inlet connection:Connection pack
Type of outlet connection:Connection pack
Size of inlet connection:19/27, 20/25
Size of outlet connection:19/27, 20/25
Max. Suction lift during operation:3 m
Electrical data:
Power input P1:0.4 kW
Mains frequency:50 Hz
Max. frequency:50 Hz
Rated voltage:1 x 230 V
Enclosure class (IEC 34-5):IP65
Cable included (Yes/No):N
Power plug:No plug
Others:
Net weight:18 kg
Gross weight:29.3 kg
Shipping volume:0.156 m³
Diaphragm Leakage Detection:N
Country of origin:DE
Custom tariff no.:84135040
