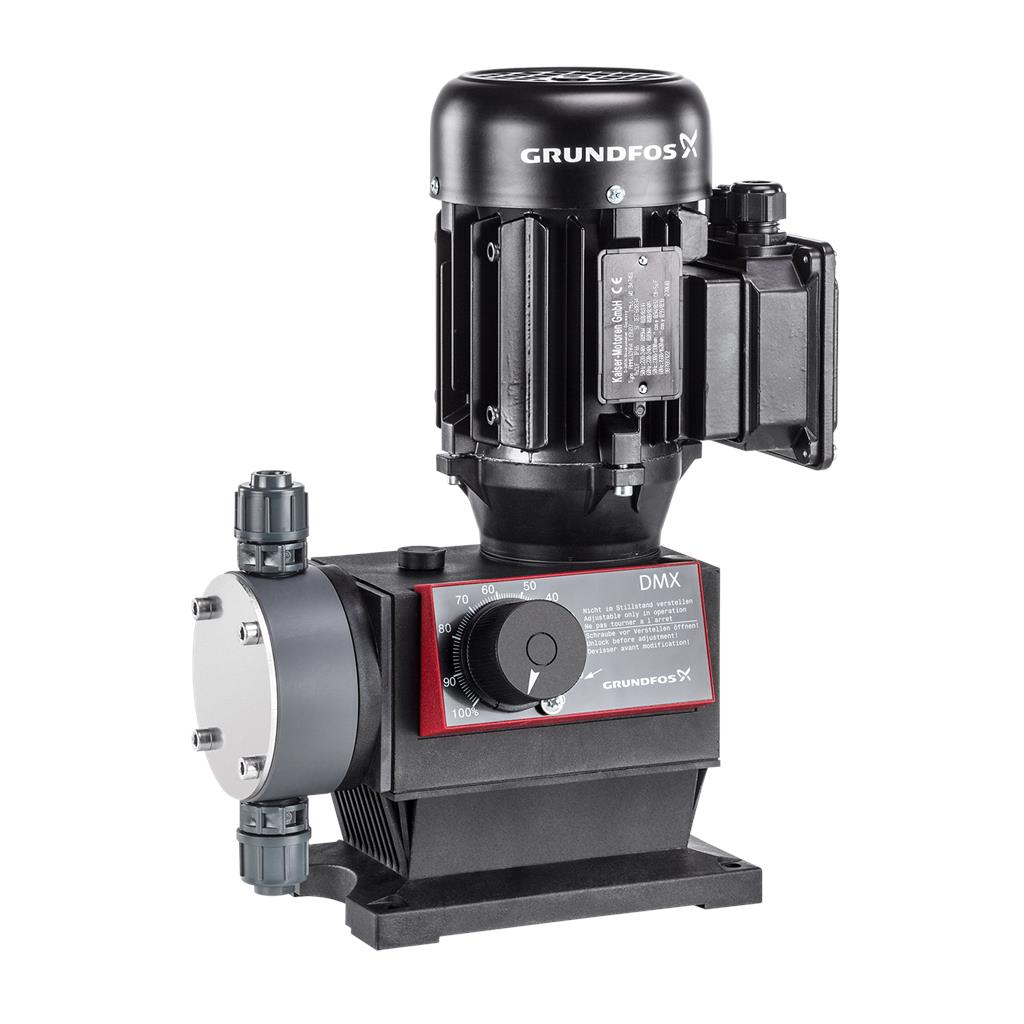

• productimage

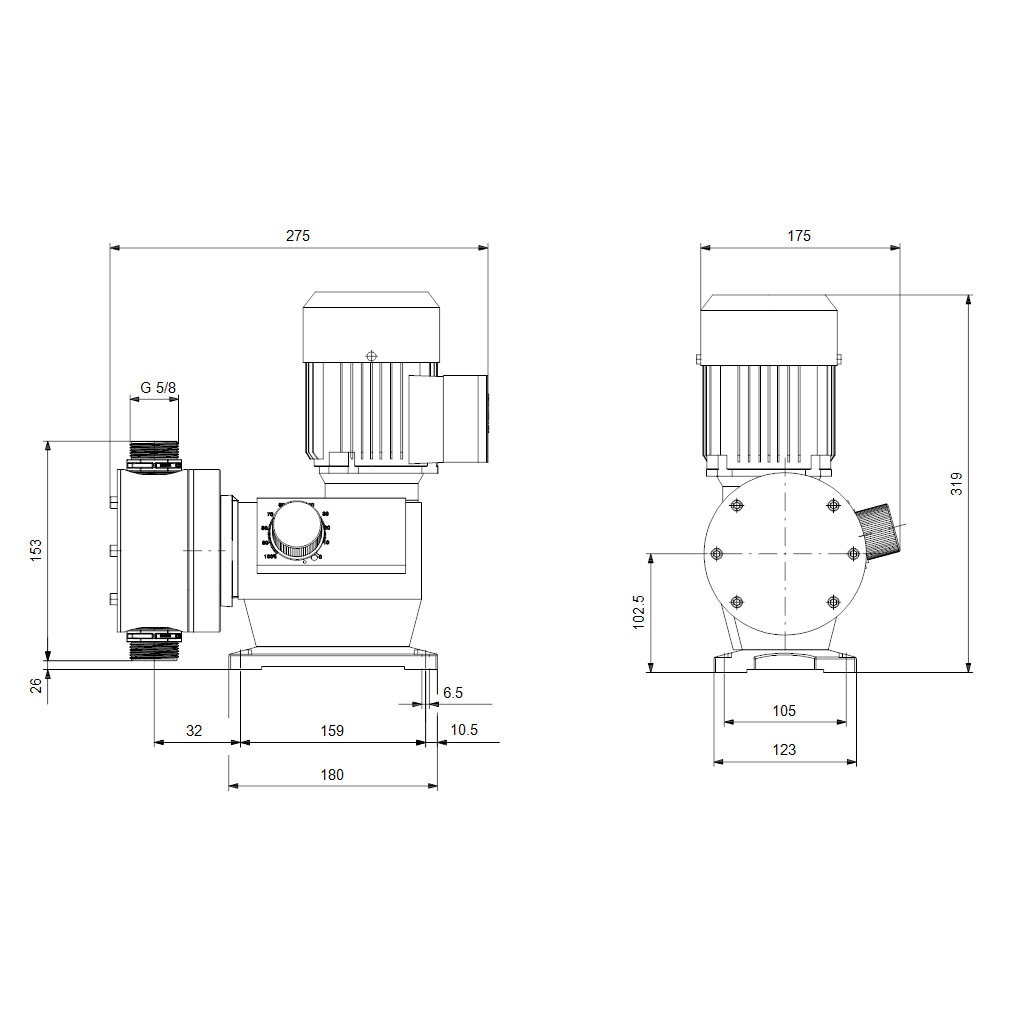

  • dimdrawingimage

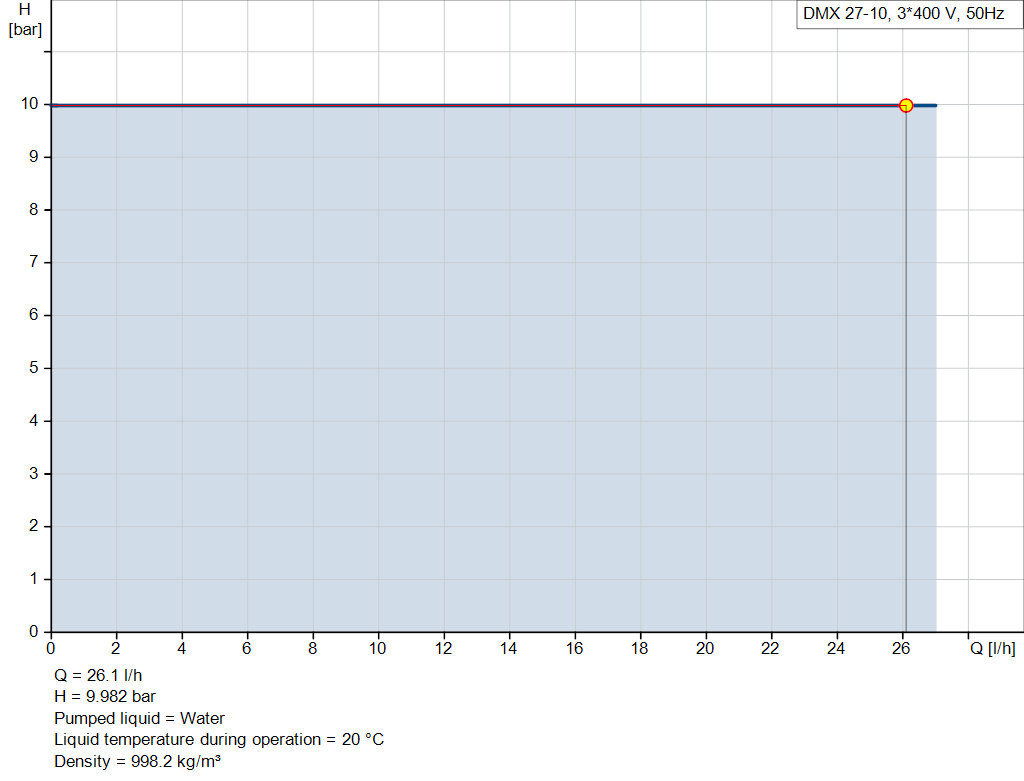

  • pumpcurve
1 3

DMX 27-10 B-SS/V/SS-X-E1AAXEMNG [99592006]

DMX 27-10 B-SS/V/SS-X-E1AAXEMNG [99592006]

Grundfos
€1.930,50 EUR
€2.574,00 EUR €1.930,50 EUR
Promotion
Taxes non incluses. Frais d'expédition calculés à l'étape de paiement.

La pompe DMX 221 est une pompe doseuse électromécaniques à membrane attelée. La membrane est couplée mécaniquement à un moteur haut rendement à courant alternatif par l'intermédiaire d'un système précis d'eccentrique relié à l'arbre. La capacité de dosage est réglée en faisant varier la longueur de course au niveau du bouton de réglage de la course dans un ratio de 1:10.
La partie hydraulique est composée de :

  • Tête de dosage
  • Membrane en PTFE
  • Clapets à double bille jusqu'à 50 l/h et clapets à simple bille à partir de 60 l/h

Autres caractéristiques :

  • Pompe industrielle robuste avec corps résistant aux produits chimiques
  • Conception facile à installer et à utiliser
  • Membrane recouverte PTFE longue durée
  • Capacité optimale et graduation de la fréquence de course
  • Variation du débit de dosage ±1,5% (FS), linéarité ±4% (FS)

Caractéristiques électroniques :
Ne s'applique qu'aux pompes avec variante de commande : AR
Electronique du microprocesseur Etron Profi, directement fixé au moteur :

  • Fréquence de course réglable de 1 course/min à la fréquence de course maximale
  • Contrôle des impulsions avec multiplicateur et diviseur
  • Commande par signal analogique 0/4-20 mA
  • Régulation de niveau avec entrée pour deux signaux de niveau.
  • Entrée d'impulsion, analogique et marche/arrêt à distance
  • Sortie analogique
  • Sortie relais d'alarme
  • Sortie course
  • Entrée pour le régulateur de dosage et le capteur de surveillance de la membrane

Ne s'applique qu'aux pompes avec variante de commande : D3

  • Réglage automatique de la longueur de course par commande directe ou signal d'entrée mA
  • Pour plus d’informations, veuillez vous référer à la rubrique servomoteur.

Specs Table

Commandes:
Type de connecteur:No plug
Type de variante de régulation:Standard
Frequency converter:Non préparé pour la VFD
Liquide:
Liquide pompé:Eau
Plage température liquide:-10 .. 70 °C
Température liquide sélectionnée:20 °C
Densité:998.2 kg/m³
Technique:
Débit nominal à 50 Hz:27 l/h
Nombre de têtes de dosage:1
Certifications:CE,EAC,CNROHSEX
Type de clapet anti-retour, pompe d’entrée 1:Standard
Type de clapet anti-retour, pompe de sortie 1:Standard
Viscosité max.:200 mPas
Matériaux:
Corps de pompe:Thermoplastique
Tête de dosage, pompe 1:Stainless steel
 EN 1.4571
Bille de soupape:Acier inoxydable
 EN 1.4401
Siège de robinet:Caoutchouc
 FKM
Joint de soupape:FKM
 Caoutchouc
Installation:
Pression de service max. à 50 Hz:10 bar
Pression d’entrée maximale admissible:0 bar
Type raccordement d’entrée:Rp
Type raccordement de sortie:Rp
Diamètre du raccord d'aspiration:1/4 inch
Diamètre du raccord de refoulement:1/4 inch
Donnée électrique:
Puissance absorbée P1:0.09 kW
Fréquence d'alimentation:50 Hz
Fréquence max.:50 Hz
Tension nominale:3 x 230/400 V
Indice de protection (IEC 34-5):IP65
Câble inclus (Oui/Non):N
Prise de courant:Aucune prise
Autres:
Poids net:9 kg
Poids brut:11.6 kg
Volume d'expédition:0.04 m3
Détection de fuites dans la membrane:N
Pays d'origine:DE
Code douanier:84135040
