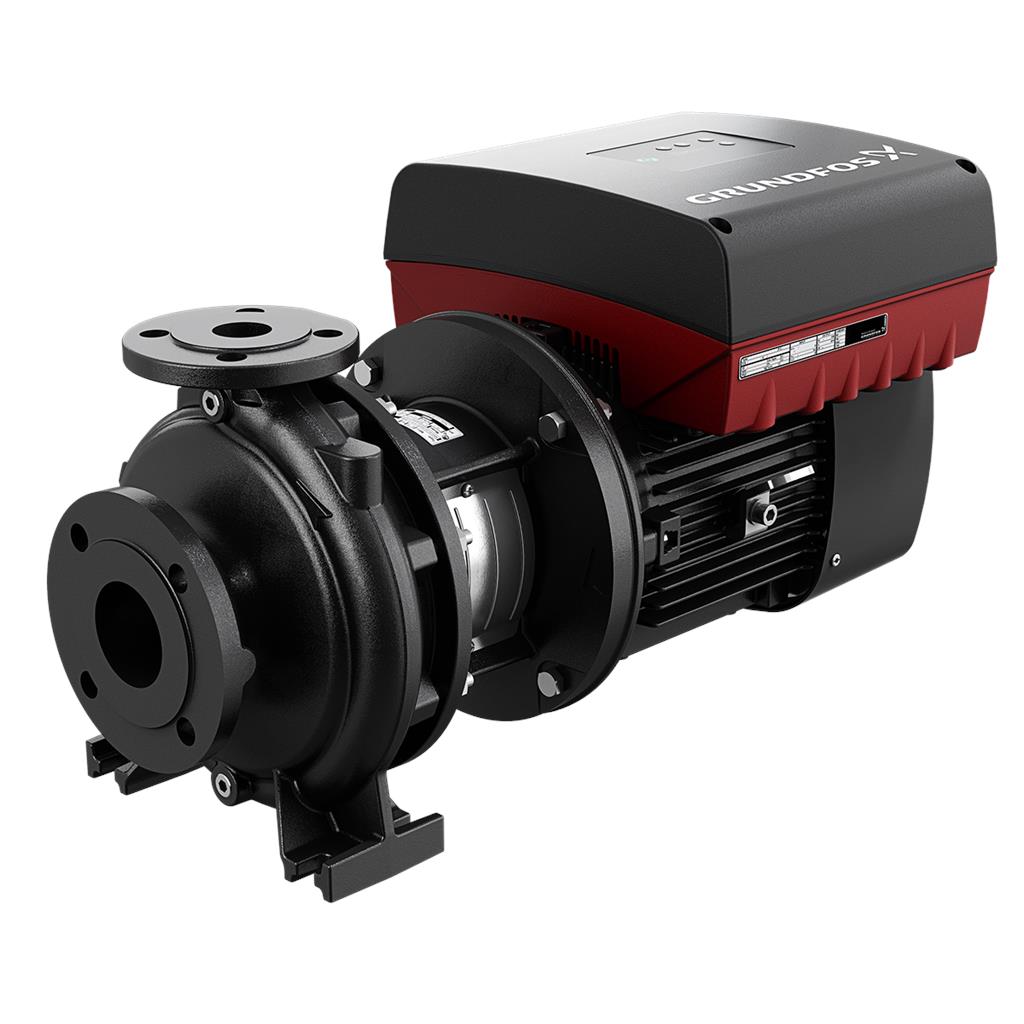

La pompe centrifuge non auto-amorçante, monocellulaire, est conçue selon la norme ISO 5199 avec des dimensions et une performance nominale conformes à la norme EN 733 (10 bars). Les brides sont PN 16 avec des dimensions conformes à EN 1092-2. La pompe possède un orifice d'aspiration axial, un orifice de refoulement radial, un arbre horizontal et une conception à extraction arrière qui permet de retirer le moteur, la lanterne, le flasque et la roue sans démonter le corps de pompe ni la tuyauterie. La garniture à soufflet en élastomère non équilibrée est conforme à la norme DIN EN 12756. La pompe est montée en monobloc sur un moteur ventilé synchrone à aimant permanent. Le moteur comprend un convertisseur de fréquence et un régulateur PI dans la boîte à bornes du moteur. Cela permet la régulation continue de la vitesse du moteur, afin d'adapter la performance à une condition donnée.
Specs Table
Commandes:

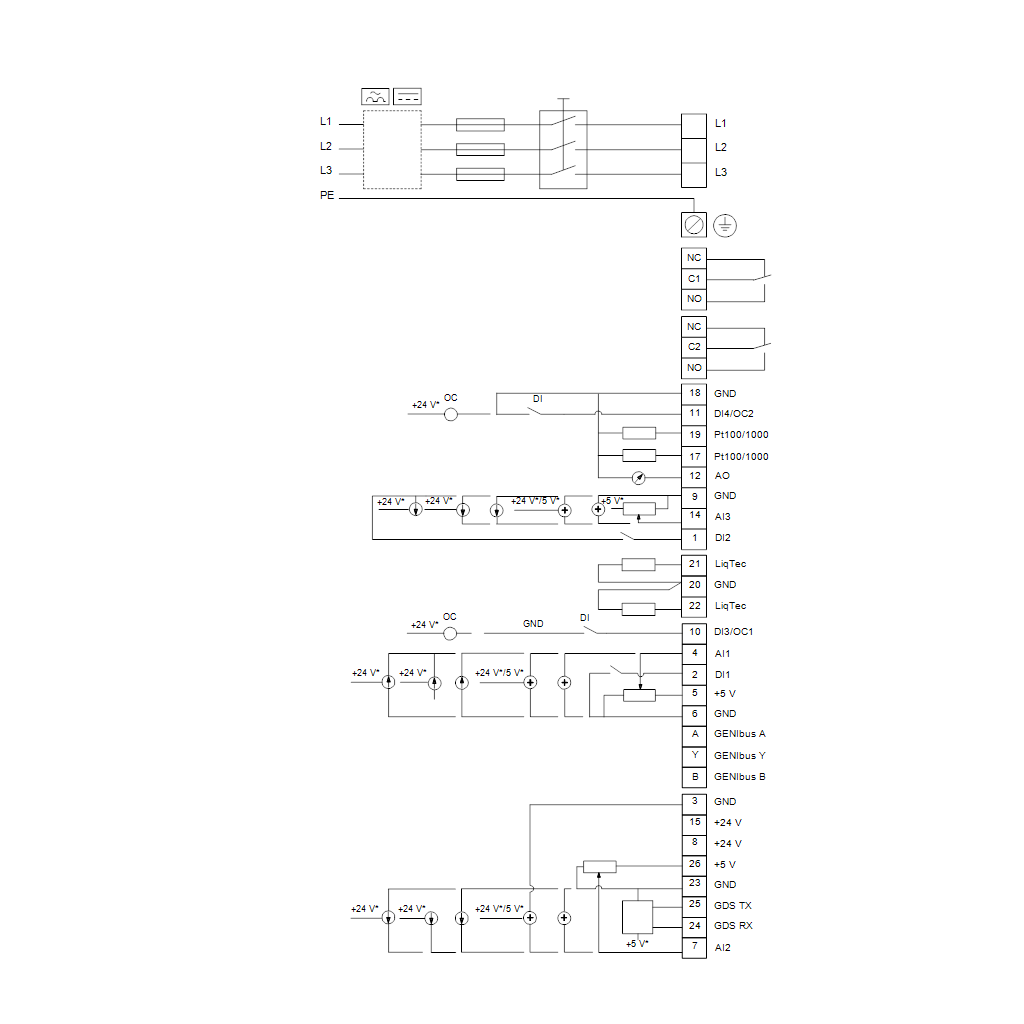

Frequency converter:
Intégré
Capteur de pression:
N
Liquide:
Liquide pompé:
Eau
Plage température liquide:
-25 .. 120 °C
Température liquide sélectionnée:
20 °C
Densité:
998.2 kg/m³
Technique:

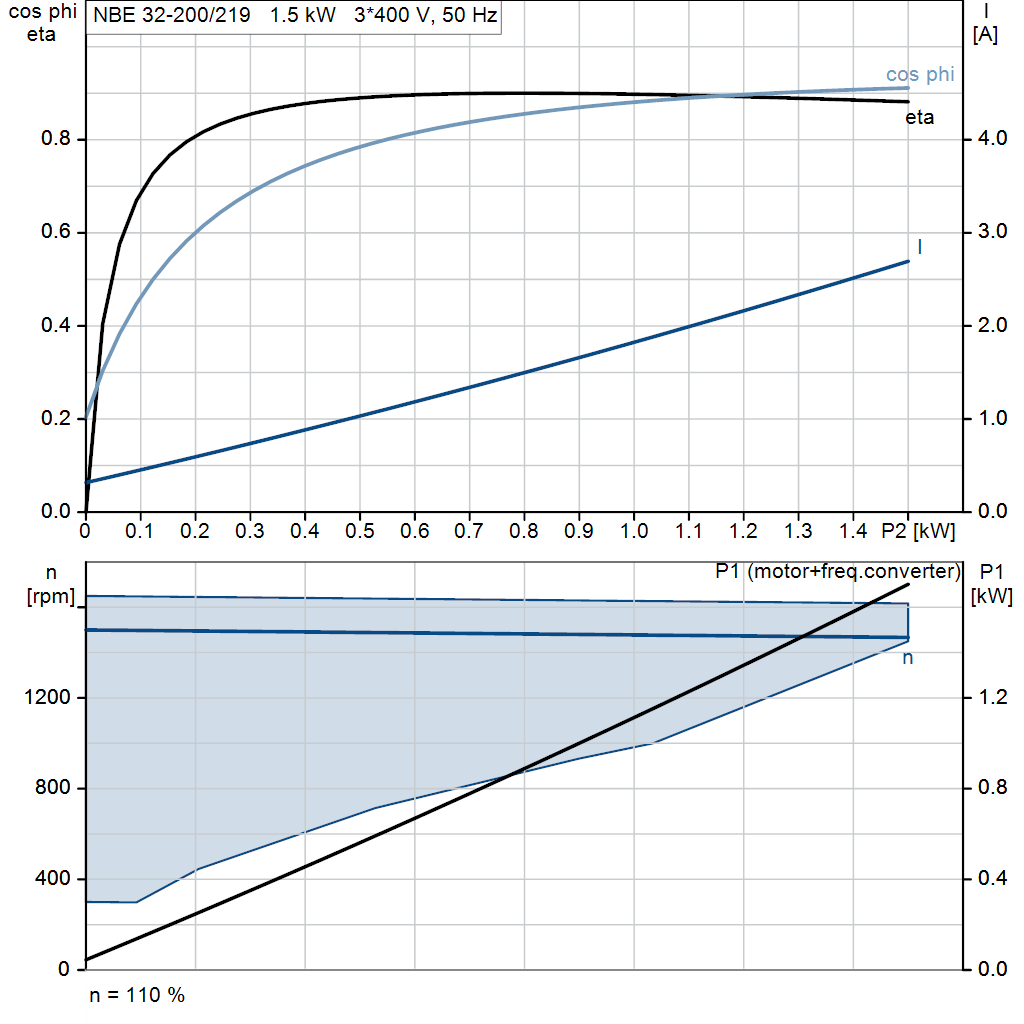

Vitesse de rotation pour les données de la pompe:
1470 mn-1

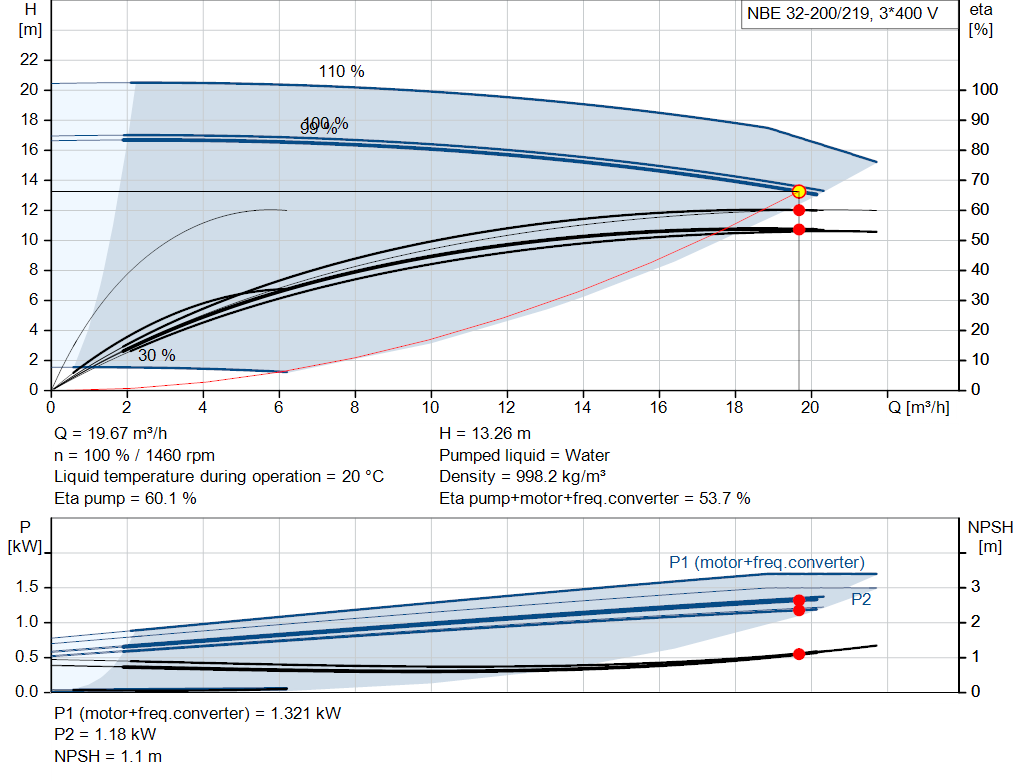

Débit nominal:
19.67 m³/h
Hmt nom.:
13.26 m
Diamètre réelle de la roue mobile:
219 mm
Diamètre nominal de la roue:
200
Système de garniture mécanique:
Simple
Garniture mécanique primaire:
BQQE
Code de la garniture mécanique:
BQQE
Tolérance courbe:
ISO9906:2012 3B2
Conception des paliers:
Standard
Matériaux:
Corps de pompe:
Fonte
EN-GJL-250
ASTM class 35
Bague d’usure:
Laiton
Roue:
Fonte
EN-GJL-200
ASTM class 30
Revêtement interne du corps de pompe:
CED
Arbre:
Stainless steel
EN 1.4301
AISI 304
Installation:
Plage température ambiante:
-20 .. 50 °C
Pression maximale de service:
16 bar
Norme raccordement tuyaux:
EN 1092-2

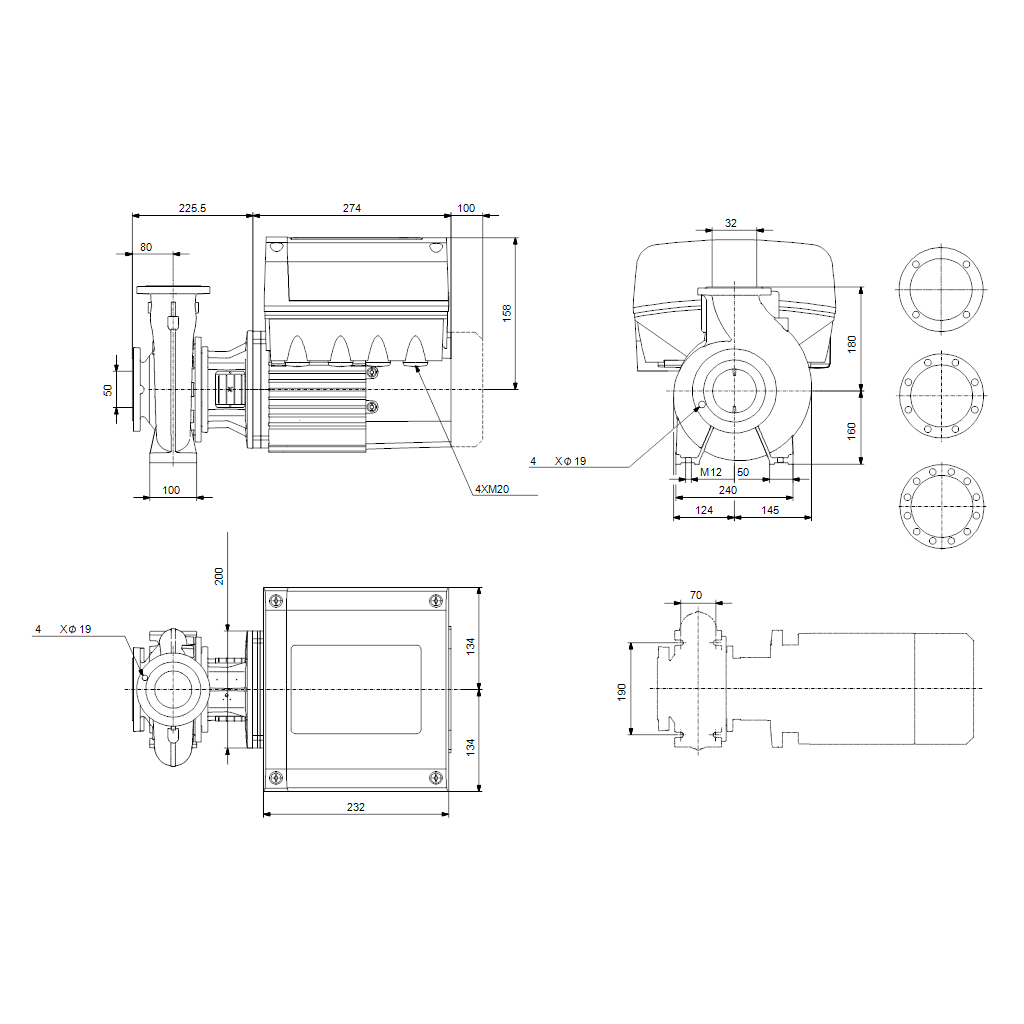

Taille raccordement d’entrée:
DN 50
Taille raccordement de sortie:
DN 32
Pression nominale pour le raccordement:
PN 16
Lubrification des roulements:
Graisse
Corps de pompe avec pieds:
Oui
Oui = avec bloc de soutien, Non = sans bloc de soutien:
