NBE 80-160/175 AAF2AESBAQEJWA [99099801]
NBE 80-160/175 AAF2AESBAQEJWA [99099801]
Impossible de charger la disponibilité du service de retrait

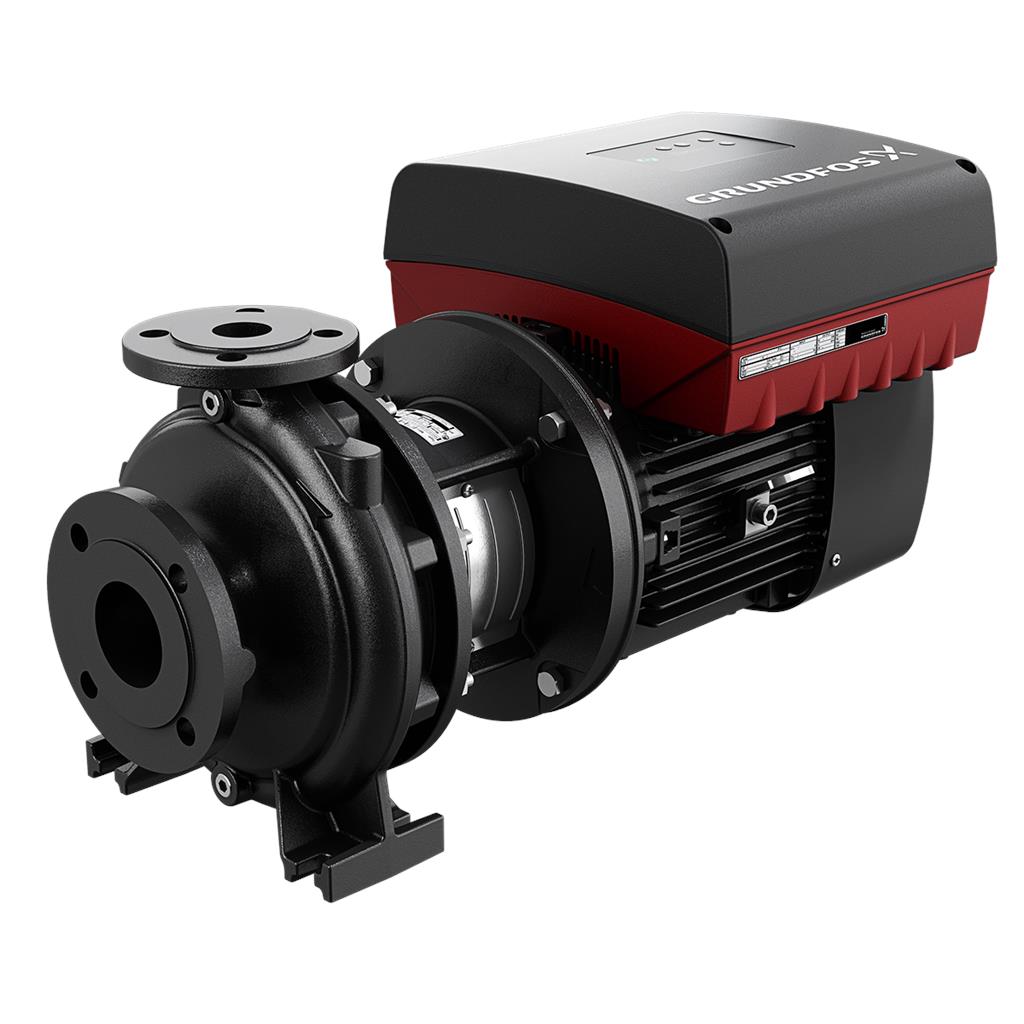

La pompe centrifuge non auto-amorçante, monocellulaire, est conçue selon la norme ISO 5199 avec des dimensions et une performance nominale conformes à la norme EN 733 (10 bars). Les brides sont PN 16 avec des dimensions conformes à EN 1092-2. La pompe possède un orifice d'aspiration axial, un orifice de refoulement radial, un arbre horizontal et une conception à extraction arrière qui permet de retirer le moteur, la lanterne, le flasque et la roue sans démonter le corps de pompe ni la tuyauterie. La garniture à soufflet en élastomère non équilibrée est conforme à la norme DIN EN 12756. La pompe est montée en monobloc sur un moteur ventilé synchrone à aimant permanent. Le moteur comprend un convertisseur de fréquence et un régulateur PI dans la boîte à bornes du moteur. Cela permet la régulation continue de la vitesse du moteur, afin d'adapter la performance à une condition donnée.
Specs Table
| Controls: | ||
| Frequency converter: | Built-in | |
| Pressure sensor: | N | |
| Liquid: | ||
| Pumped liquid: | Water | |
| Liquid temperature range: | 0 .. 120 °C | |
| Selected liquid temperature: | 20 °C | |
| Density: | 998.2 kg/m³ | |
| Technical: | ||

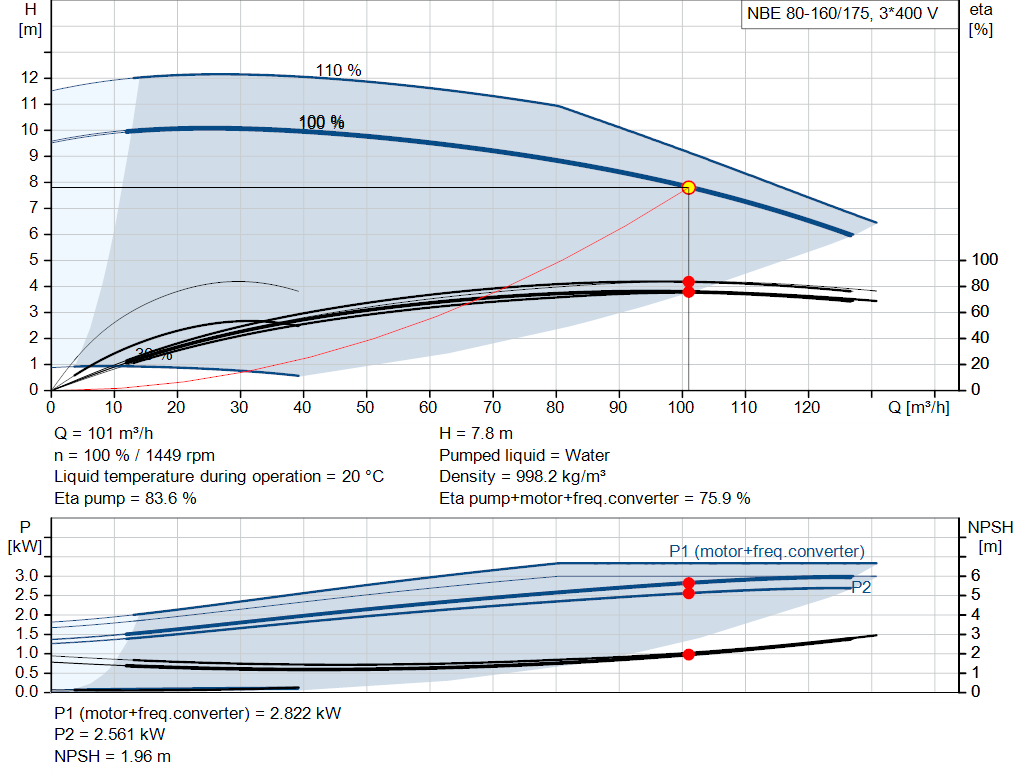

| Pump speed on which pump data are based: | 1450 rpm | |
| Rated flow: | 101 m³/h | |
| Rated head: | 7.8 m | |
| Actual impeller diameter: | 175 mm | |
| Nominal impeller diameter: | 160 | |
| Shaft seal arrangement: | Single | |
| Primary shaft seal: | BAQE | |
| Code for shaft seal: | BAQE | |
| Curve tolerance: | ISO9906:2012 3B2 | |
| Bearing design: | Standard | |
| Materials: | ||
| Pump housing: | Cast iron | |
| EN-GJL-250 | ||
| ASTM class 35 | ||
| Wear ring: | Brass | |
| Impeller: | Cast iron | |
| EN-GJL-200 | ||
| ASTM class 30 | ||
| Internal pump house coating: | CED | |
| Shaft: | Stainless steel | |
| EN 1.4301 | ||
| AISI 304 | ||
| Installation: | ||
| Range of ambient temperature: | -20 .. 50 °C | |
| Maximum operating pressure: | 16 bar | |
| Pipe connection standard: | EN 1092-2 | |
| Size of inlet connection: | DN 100 | |
| Size of outlet connection: | DN 80 | |
| Pressure rating for connection: | PN 16 | |
| Bearing lubrication: | Grease | |
| Pump housing with feet (Yes/No): | Yes | |
| Support block (Yes/No): | N | |

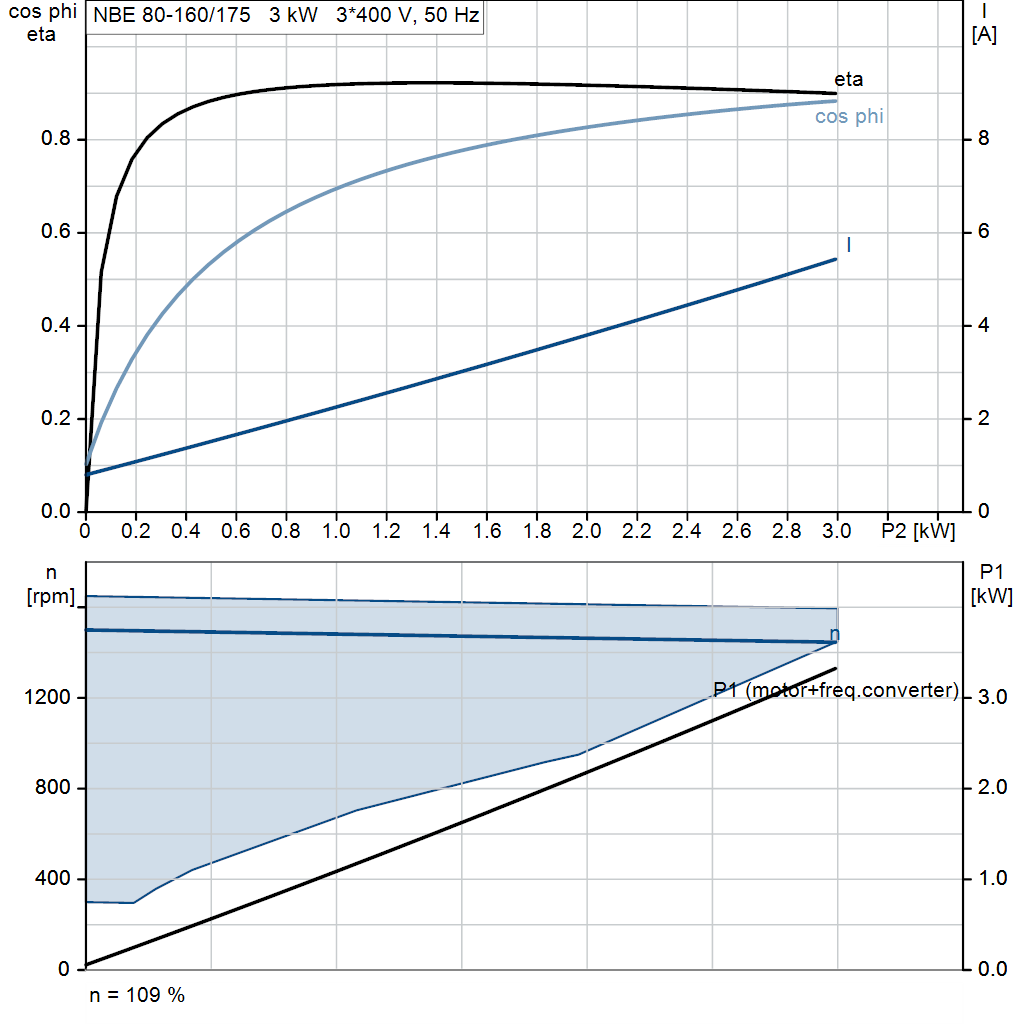

| Electrical data: | ||
| Rated power - P2: | 3 kW | |
| Mains frequency: | 50 Hz | |
| Rated voltage: | 3 x 380-500 V | |
| Rated current: | 5.80-4.60 A | |
| Cos phi - power factor: | 0.91-0.86 | |
| Rated speed: | 180-2200 rpm | |
| IE Efficiency class: | IE5 | |
| Motor efficiency at full load: | 90.1 % | |
| Number of poles: | 4 | |
| Enclosure class (IEC 34-5): | IP55 | |
| Insulation class (IEC 85): | F | |
| Motor No: | 93057192 | |
| Bearing insulation type N-end: | Steel Bearing | |
| Others: | ||
| Minimum efficiency index, MEI ≥: | 0.70 | |
| Net weight: | 71 kg | |
| Gross weight: | 88 kg | |
| Shipping volume: | 0.315 m³ | |
| Country of origin: | HU | |
| Custom tariff no.: | 84137051 | |
| Language on pump nameplate: | GB | |
