NK 32-200.1/175 AA2F2AESBAQEDW3 [96594488]
NK 32-200.1/175 AA2F2AESBAQEDW3 [96594488]
Impossible de charger la disponibilité du service de retrait
La pompe centrifuge non auto-amorçante, monocellulaire, est conçue selon la norme ISO 5199 avec des dimensions et une performance nominale conformes à la norme EN 733. Les brides sont PN 16 avec des dimensions conformes à EN 1092-2. La pompe possède un orifice d'aspiration axial, un orifice de refoulement radial et un arbre horizontal. La conception à coulisse arrière permet de retirer l'accouplement, le support palier et la roue sans intervention sur le moteur, le corps de pompe ou la tuyauterie. La garniture à soufflet en élastomère non équilibrée est conforme à la norme DIN EN 12756. La pompe est équipée d'un moteur ventilé asynchrone monté sur pied. La pompe et le moteur sont montés sur un châssis commun.
Specs Table
| Commandes: | |
| Frequency converter: | Aucun |
| Capteur de pression: | N |
| Liquide: | |
| Liquide pompé: | Eau |
| Plage température liquide: | 0 .. 120 °C |
| Température liquide sélectionnée: | 20 °C |
| Densité: | 998.2 kg/m³ |
| Technique: | |

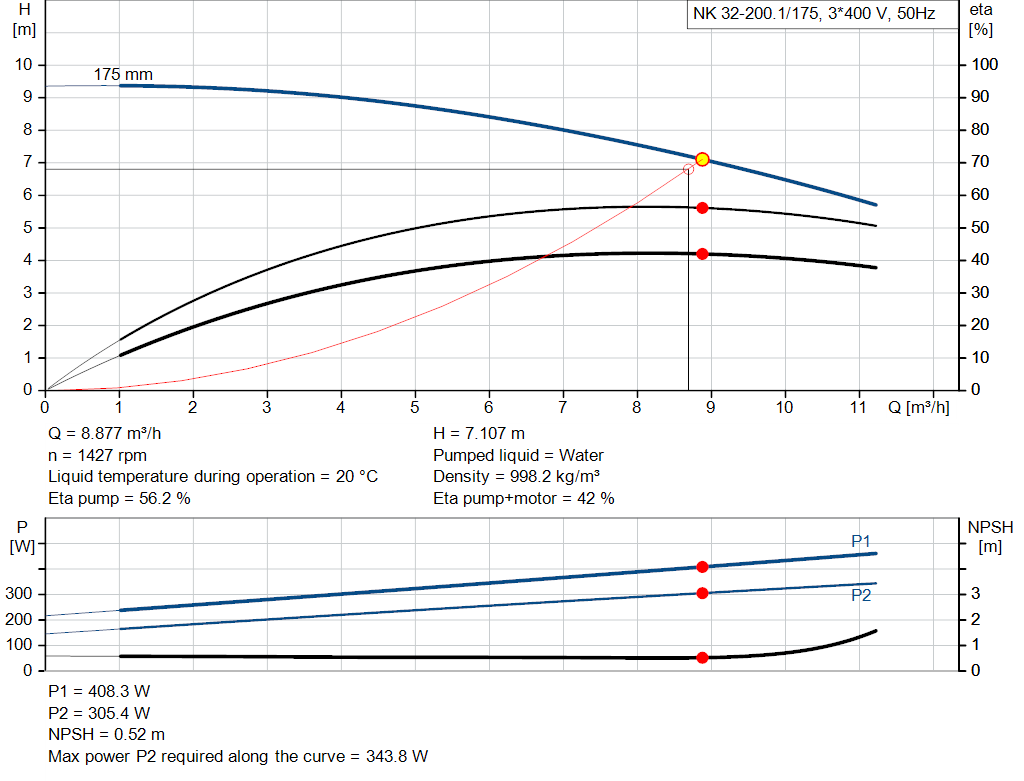

| Vitesse de rotation pour les données de la pompe: | 1400 mn-1 |
| Débit nominal: | 8.69 m³/h |
| Pompe avec moteur: | O |
| Hmt nom.: | 6.805 m |
| Diamètre réelle de la roue mobile: | 175 mm |
| Diamètre nominal de la roue: | 200.1 |
| Garniture mécanique primaire: | BAQE |
| Code de la garniture mécanique: | BAQE |
| Type de garniture mécanique: | Single |
| Tolérance courbe: | ISO9906:2012 3B2 |
| Conception des paliers: | Standard |
| Matériaux: | |
| Corps de pompe: | Fonte |
| EN-GJL-250 | |
| ASTM class 35 | |
| Bague d’usure: | Laiton |
| Roue: | Fonte |
| EN-GJL-200 | |
| ASTM class 30 | |
| Revêtement interne du corps de pompe: | CED |
| Arbre: | Stainless steel |
| EN 1.4301 | |
| AISI 304 | |
| Installation: | |
| Température ambiante maximum: | 40 °C |
| Pression maximale de service: | 16 bar |
| Norme raccordement tuyaux: | EN 1092-2 |
| Type raccordement d’entrée: | DIN |
| Type raccordement de sortie: | DIN |
| Taille raccordement d’entrée: | DN 50 |
| Taille raccordement de sortie: | DN 32 |
| Pression nominale pour le raccordement: | PN 16 |
| Type d'accouplement: | Flexible avec entretoise |
| Conception du châssis: | EN/ISO |
| Code du châssis: | 4 |
| Mortier (Oui/Non): | N |
| Donnée électrique: | |
| Type moteur: | 71B |
| Puissance nominale - P2: | 0.37 kW |
| Fréquence d'alimentation: | 50 Hz |

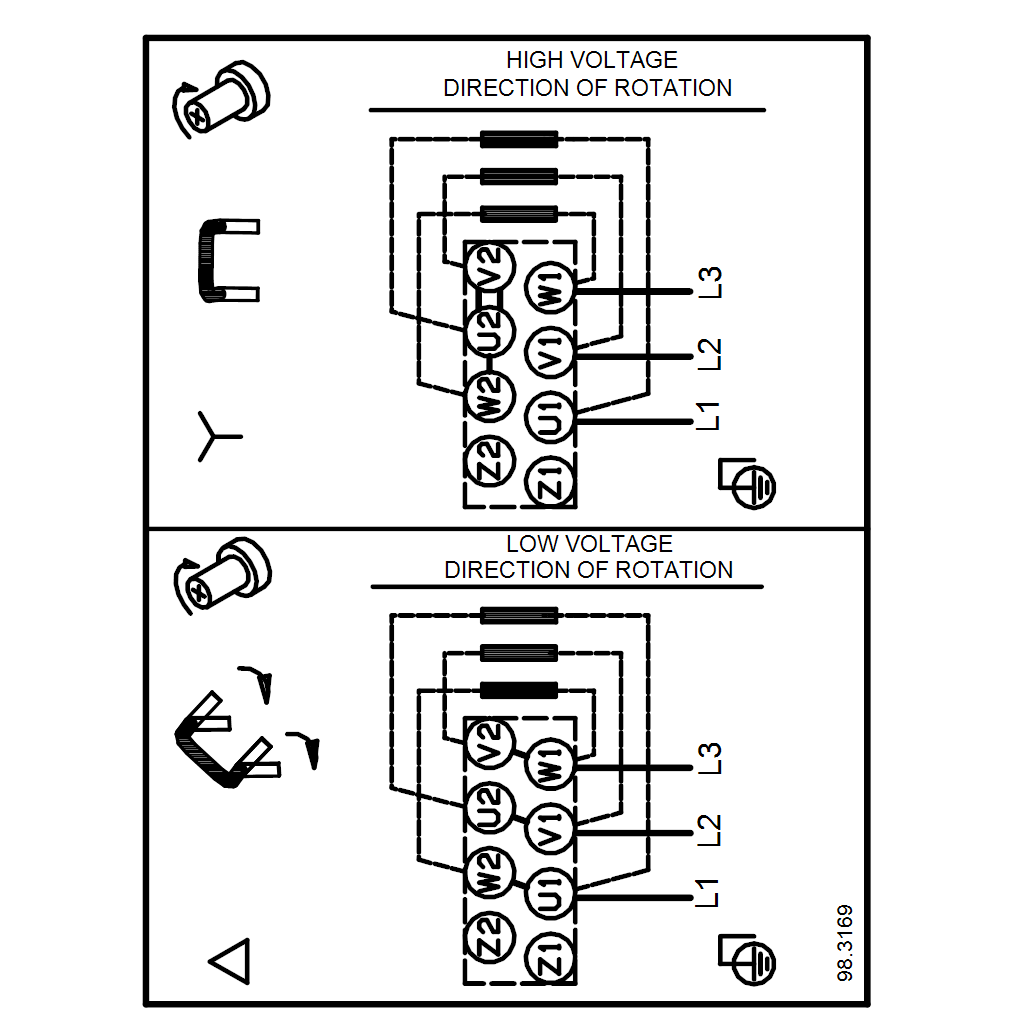

| Tension nominale: | 3 x 220-240D/380-415Y V |
| Courant nominal: | 1,80-1,83/1,04-1,06 A |
| Intensité démarrage: | 390-430 % |
| Cos phi - facteur de puissance: | 0.78-0.69 |
| Vitesse nominale: | 1390-1410 mn-1 |
| Classe de rendement IE: | IE2 |
| Rendement moteur à pleine charge: | 72.8-73.1 % |
| Rendement moteur à 3/4 charge: | 75.6-72.9 % |
| Rendement moteur à 1/2 charge: | 73.8-67.8 % |
| Nombre de pôles: | 4 |
| Indice de protection (IEC 34-5): | 55 Dust/Jetting |
| Classe d'isolement (IEC 85): | F |
| No moteur: | 99957666 |
| Isolation du roulement type N-end: | Roulement en acier |
| Autres: | |
| Indice d’efficacité minimale, MEI ≥: | 0.70 |
| Poids net: | 105 kg |
| Poids brut: | 119 kg |
| Volume d'expédition: | 0.306 m3 |
| Pays d'origine: | HU |
| Code douanier: | 84137059 |
| Langue sur la plaque signalétique de la pompe: | GB |
