TP 40-50/2 A-F-A-BQQE-AW1 [98282356]

TP 40-50/2 A-F-A-BQQE-AW1 [98282356]

Grundfos
€1.155,20 EUR
€1.444,00 EUR €1.155,20 EUR
Promotion
Taxes non incluses. Frais d'expédition calculés à l'étape de paiement.

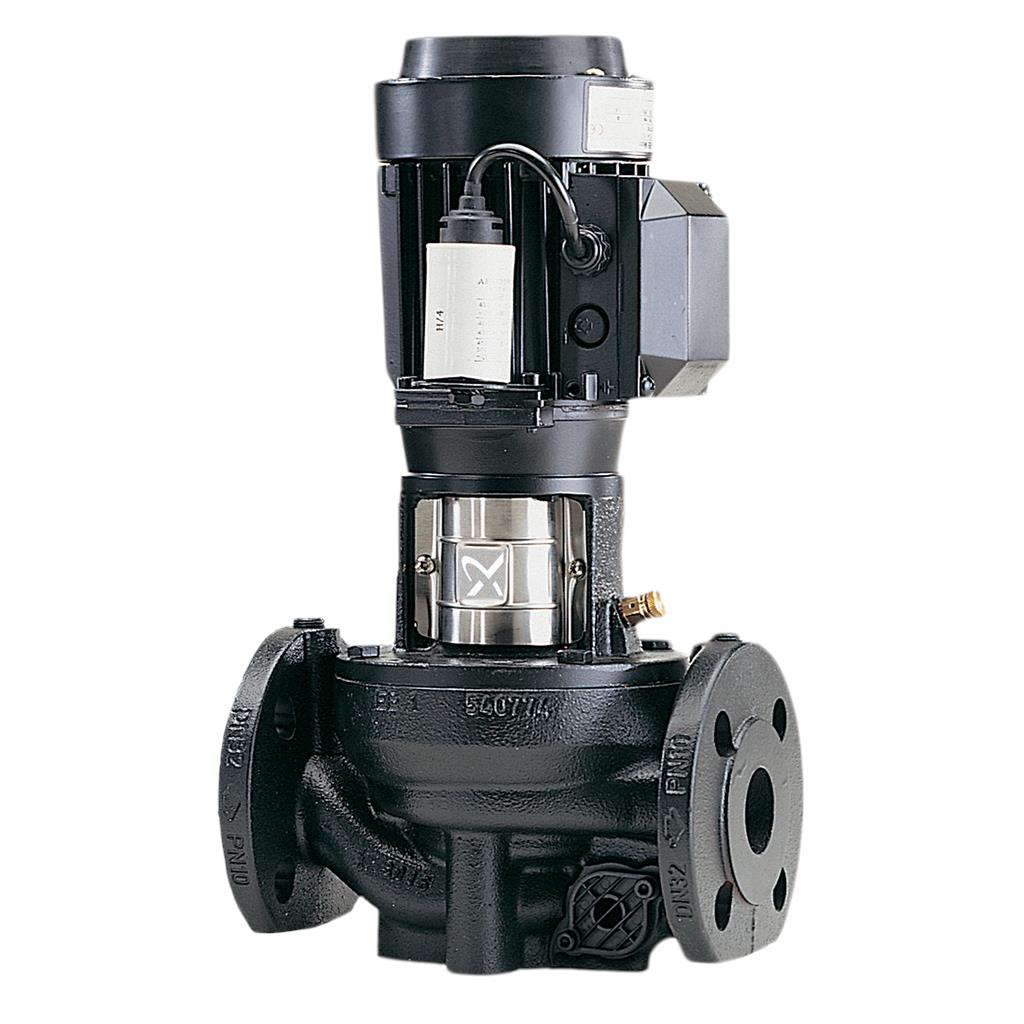

Pompe monocellulaire, monobloc, à volute, avec aspiration en ligne et orifices de refoulement de diamètre identique. La pompe est de conception à coulisse avant. La tête de pompe (moteur, tête et roue) peut ainsi s'extraire facilement en cas de maintenance ou de réparation, alors que le corps de pompe reste sur la tuyauterie. La pompe est équipée d'une garniture à soufflet en élastomère non équilibrée. La garniture mécanique est conforme à la norme EN 12756. Le raccordement à la tuyauterie est effectué par des brides DIN PN 6/10 (EN 1092-2 et ISO 7005-2). La pompe est équipée d'un moteur ventilé asynchrone.

Specs Table

Commandes:
Frequency converter:Aucun
Liquide:
Liquide pompé:Eau
Plage température liquide:-25 .. 120 °C
Température liquide sélectionnée:20 °C
Densité:998.2 kg/m³
Technique:

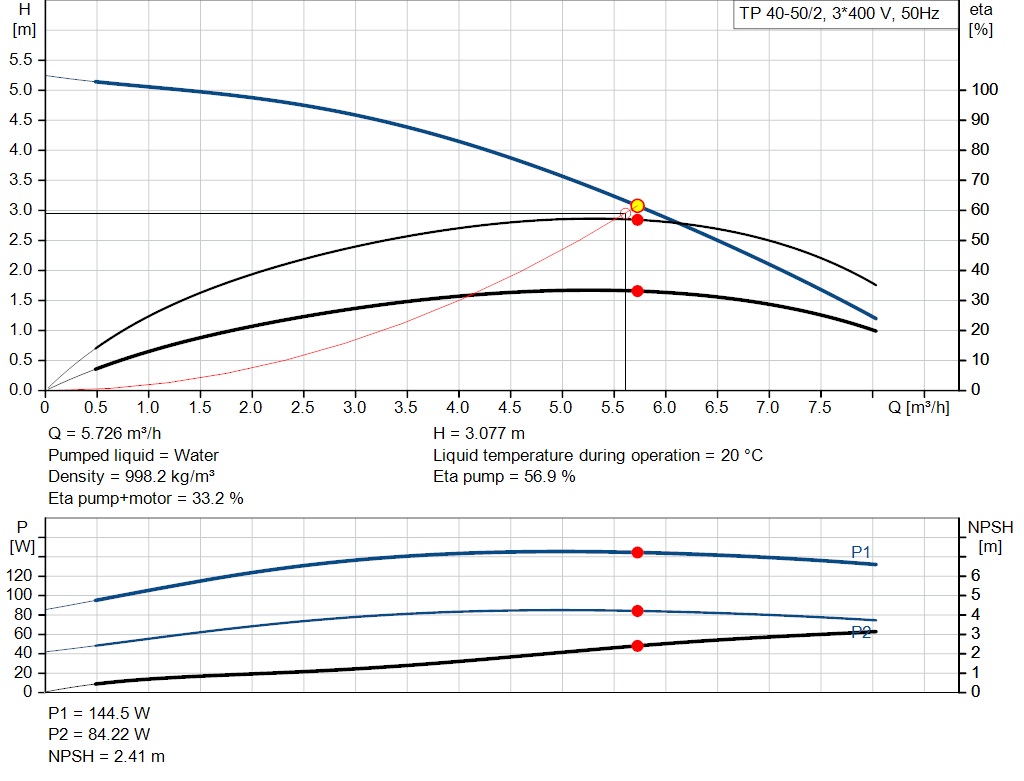

Vitesse de rotation pour les données de la pompe:2800 mn-1
Débit nominal:5.61 m³/h
Hmt nom.:2.95 m
Diamètre réelle de la roue mobile:68 mm
Garniture mécanique primaire:BQQE
Code de la garniture mécanique:BQQE
Tolérance courbe:ISO9906:2012 3B2
Matériaux:
Corps de pompe:Fonte
 EN-GJL-200
 ASTM class 30
Roue:Composite
 PES+30% GF
Installation:
Plage température ambiante:-30 .. 40 °C
Pression maximale de service:10 bar
Pression maximum à la température indiquée:10 bar / 120 °C
Norme raccordement tuyaux:EN 1092-2
Type raccordement:DIN
Taille du raccordement:DN 40
Pression nominale pour le raccordement:PN 6/10

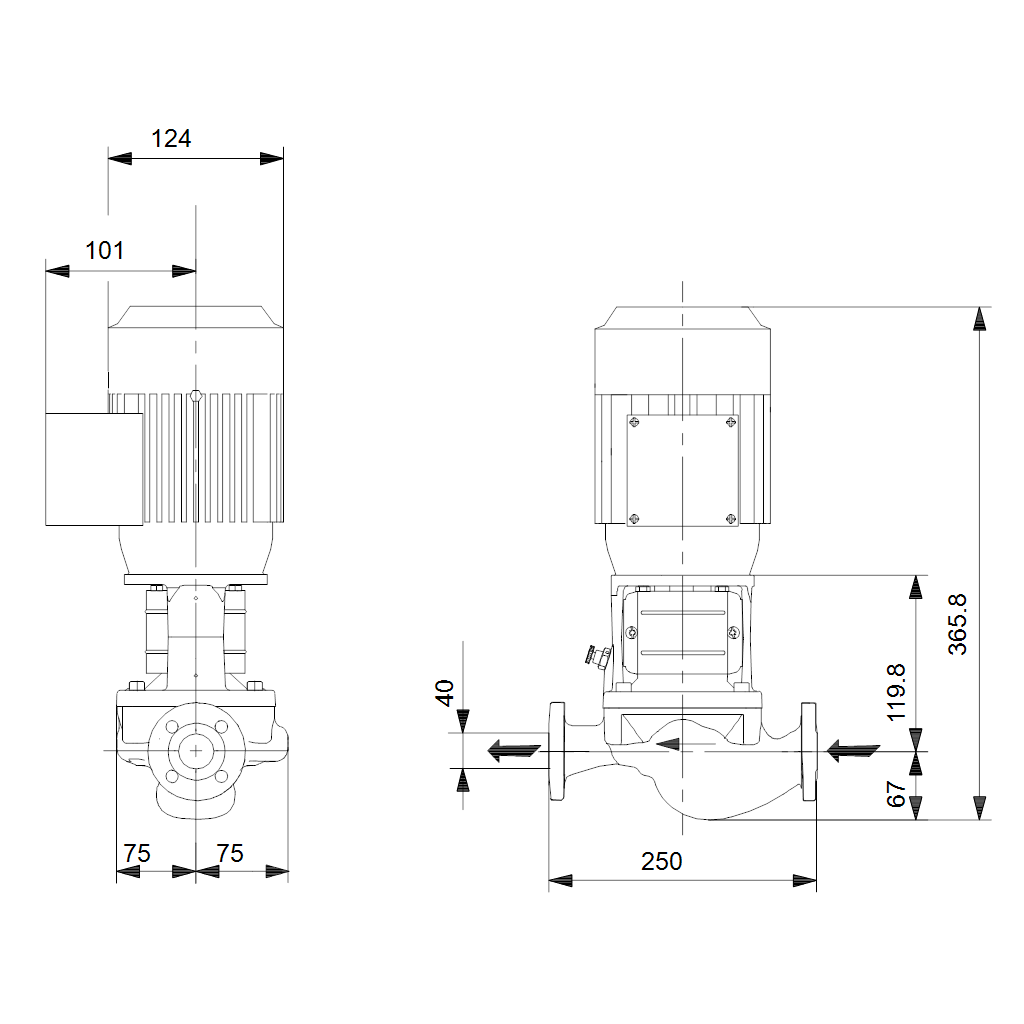

Entraxe:250 mm
Taille de la bride du moteur:FT75
Donnée électrique:
Type moteur:INNOMOTICS_SIEMENS
Puissance nominale - P2:0.12 kW
Fréquence d'alimentation:50 Hz

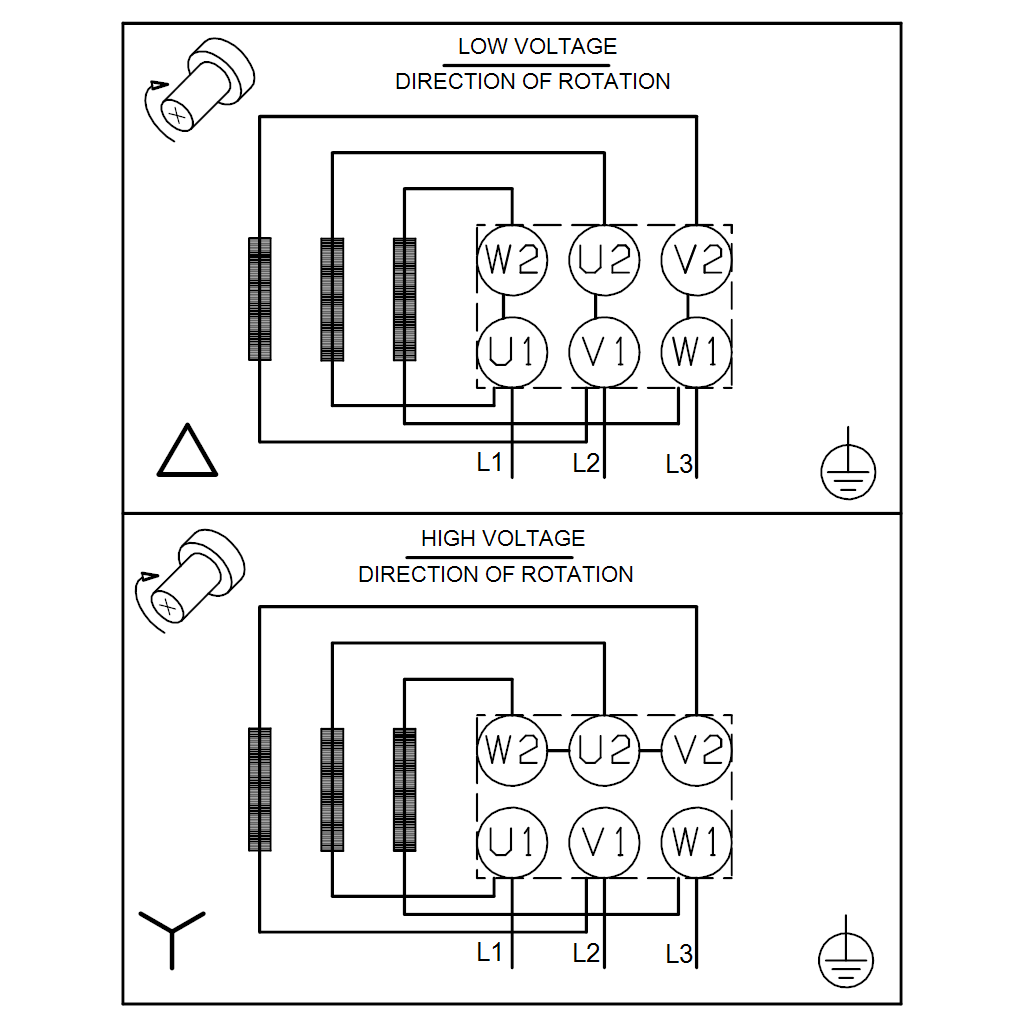

Tension nominale:3 x 220-240D/380-415Y V
Courant nominal:0,64-0,66/0,37-0,38 A
Intensité démarrage:450 %
Cos phi - facteur de puissance:0.78
Vitesse nominale:2830 mn-1
Rendement:IE3 60,8%
Classe de rendement IE:IE3
Rendement moteur à pleine charge:60.8 %
Rendement moteur à 3/4 charge:59.4 %
Rendement moteur à 1/2 charge:53.7 %
Nombre de pôles:2
Indice de protection (IEC 34-5):IP55
Classe d'isolement (IEC 85):F
No moteur:81602312
Autres:
Poids net:10.5 kg
Poids brut:11.5 kg
Volume d'expédition:0.026 m3
N° VVS danois:381812050
N° LVI finlandais:4616024
N° NRF norvégien:9043543
Pays d'origine:HU
Code douanier:84137051
