TPD 40-110/4 A-F-B-BQQE-FW3 [98743366]

TPD 40-110/4 A-F-B-BQQE-FW3 [98743366]

Grundfos
Prix habituel €5.612,80 EUR
Prix habituel €7.016,00 EUR Prix promotionnel €5.612,80 EUR
Promotion
Taxes non incluses. Frais d'expédition calculés à l'étape de paiement.

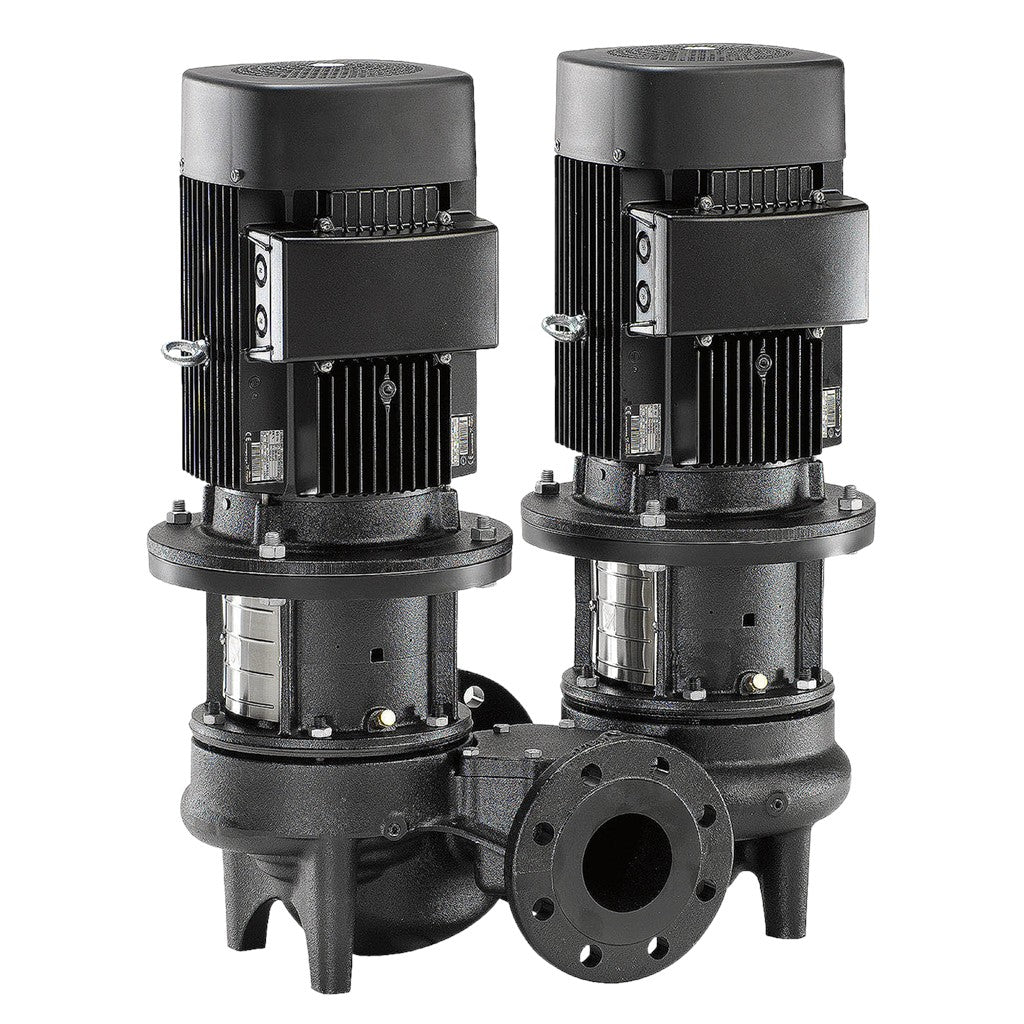

Single-stage, close-coupled, volute twin-head pump with in-line suction and discharge ports of identical diameter. The twin-head pump is designed with two parallel power-heads. The pump is of the top-pull-out design, i.e. the power head (motor, pump head and impeller) can be removed for maintenance or service while the pump housing remains in the pipework. Each power head is fitted with an unbalanced rubber bellows seal. The shaft seal is according to EN 12756. Pipework connection is via PN

Specs Table

Commandes:
Frequency converter:Aucun
Liquide:
Liquide pompé:Eau
Plage température liquide:-25 .. 120 °C
Température liquide sélectionnée:20 °C
Densité:998.2 kg/m³

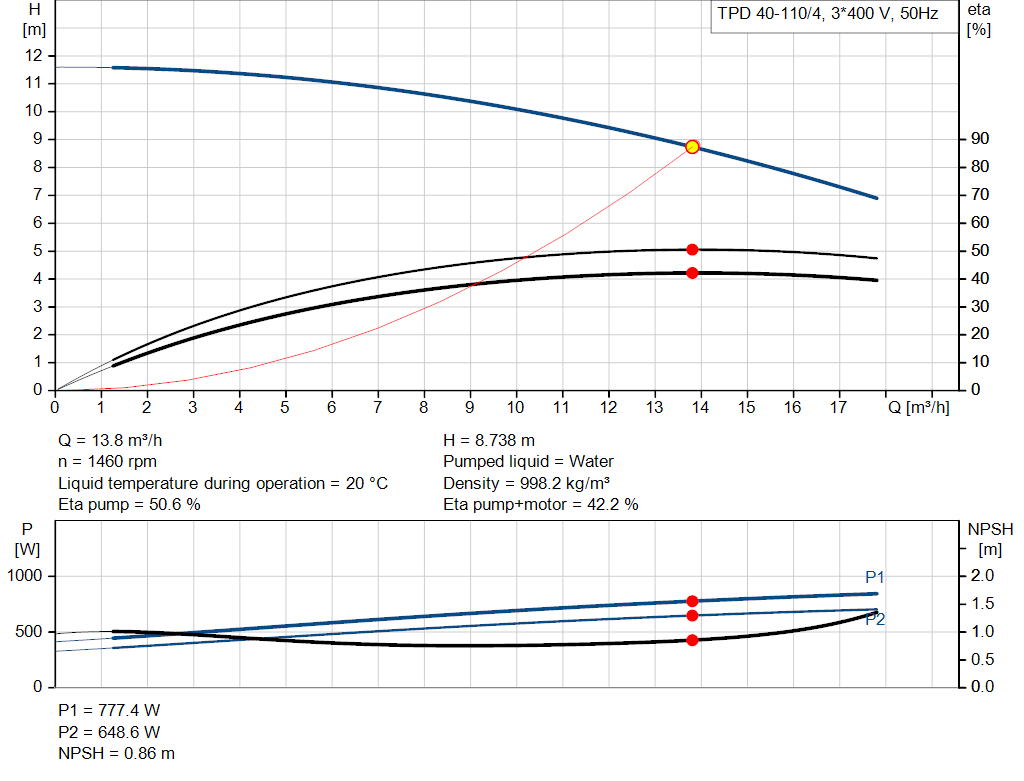

Technique:
Vitesse de rotation pour les données de la pompe:1465 mn-1
Débit nominal:13.86 m³/h
Hmt nom.:8.8 m
Diamètre réelle de la roue mobile:189 mm
Garniture mécanique primaire:BQQE
Code de la garniture mécanique:BQQE
Tolérance courbe:ISO9906:2012 3B2
Matériaux:
Corps de pompe:Fonte
 EN-GJL-250
 ASTM class 35
Roue:Bronze
 CuSn10-C
Installation:
Plage température ambiante:-20 .. 55 °C
Pression maximale de service:16 bar
Pression maximum à la température indiquée:16 bar / 120 °C
Norme raccordement tuyaux:EN 1092-2
Type raccordement:DIN
Taille du raccordement:DN 40
Pression nominale pour le raccordement:PN 16

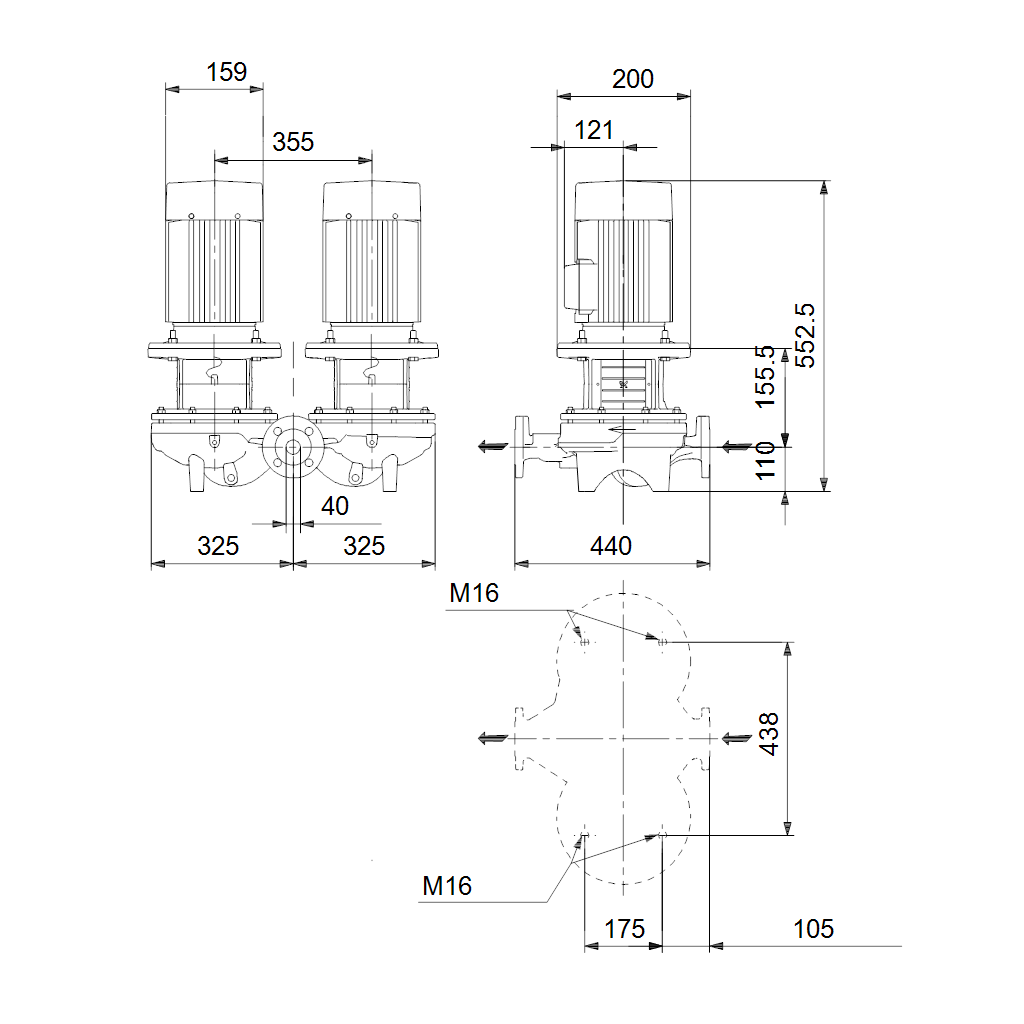

Entraxe:440 mm
Taille de la bride du moteur:FF165

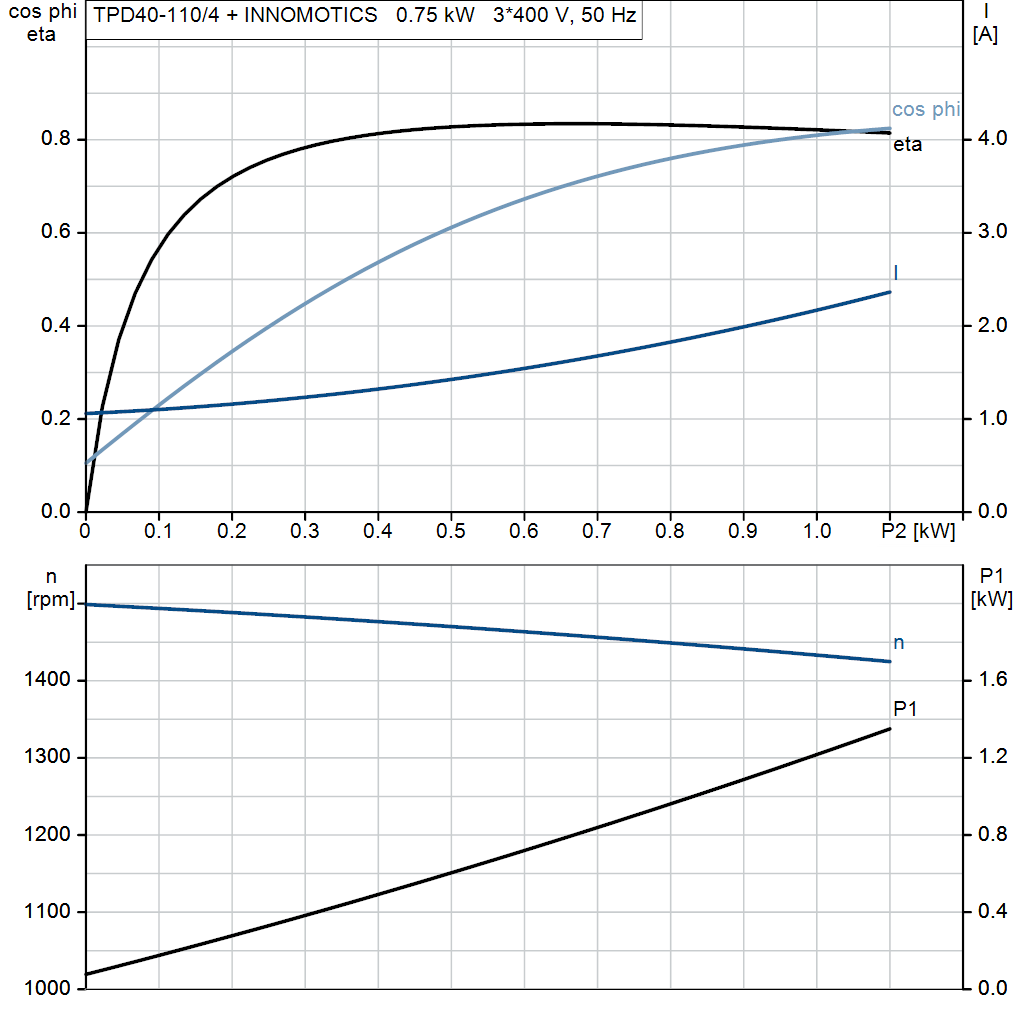

Donnée électrique:
Type moteur:INNOMOTICS
Puissance nominale - P2:0.75 kW
Fréquence d'alimentation:50 Hz

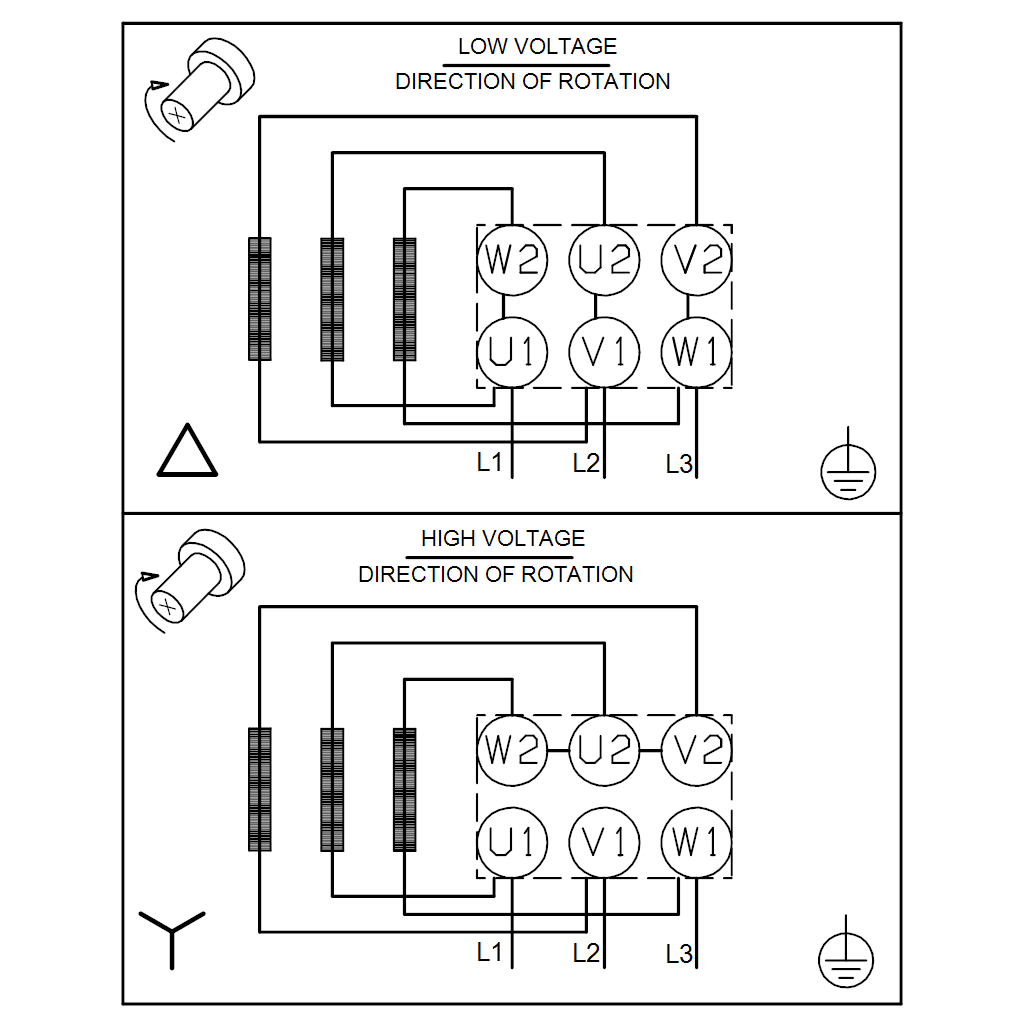

Tension nominale:3 x 220-240D/380-420Y V
Courant nominal:3.05/1.75 A
Intensité démarrage:710 %
Cos phi - facteur de puissance:0.75
Vitesse nominale:1450 mn-1
Efficacité EI:IE3 82,5%
Classe de rendement IE:IE3
Rendement moteur à pleine charge:82.5 %
Rendement moteur à 3/4 charge:82.3 %
Rendement moteur à 1/2 charge:79.3 %
Nombre de pôles:4
Indice de protection (IEC 34-5):IP55
Classe d'isolement (IEC 85):F
No moteur:83V02204
Autres:
Indice d’efficacité minimale, MEI ≥:0.70
Poids net:108 kg
Poids brut:131 kg
Volume d'expédition:0.683 m3
