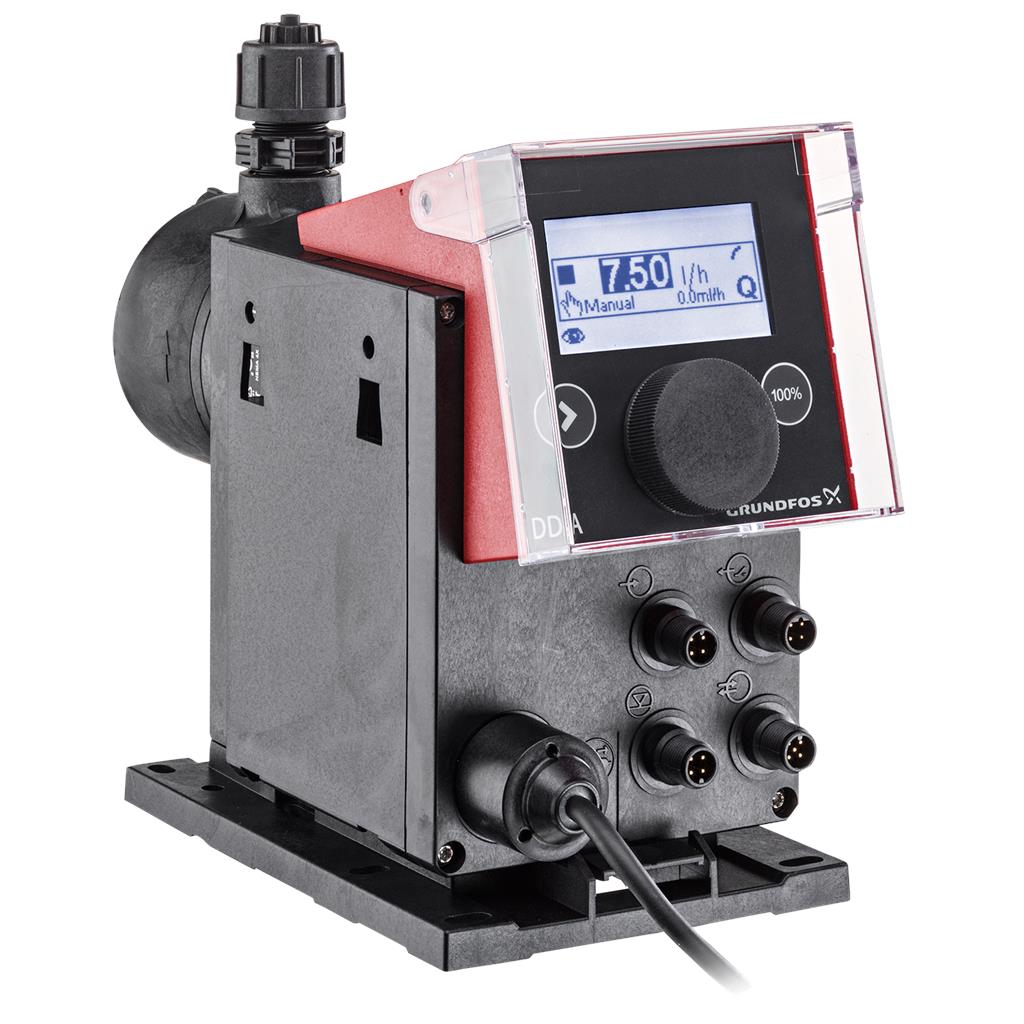

DDA 12-10 FCM-PV/T/C-F-32I002F De SMART Digital DDA is een compacte verdringer-membraandoseerpomp met frequentieregelaar (stappenmotor) en intelligente controle-elektronica met minimaal energieverbruik. De SMART digitale doseerpompen werken bij volledige slaglengte voor optimale nauwkeurigheid, aanzuiging en zuiging, zelfs voor vloeistoffen met een hoge viscositeit of ontgaste vloeistoffen. De duur van elke persslag varieert naargelang de ingestelde capaciteit, wat resulteert in een optimale, soepele en continue lozing. Dankzij de klikbevestigingsplaat zijn er drie verschillende installatieposities mogelijk zonder gebruik te hoeven maken van extra toebehoren. Het controleblok kan gemakkelijk naar voren, links of rechts gedraaid worden. Het klikwiel en het meerkleurige verlichte grafische LCD maken inbedrijfstelling en bediening intuïtief. De controleonderdelen worden beschermd door een transparant deksel. Het FlowControl (FC) systeem detecteert door middel van sensoren storingen rechtstreeks in de doseerkop en geeft deze weer in tekst in het alarmmenu, bijv. luchtbellen, scheur, overdruk. De geïntegreerde flowmetingsfunctie (alleen FCM) meet de daadwerkelijke flow en maakt extra bewaking en controle overbodig (nauwkeurigheid van ± 1,5 % van ingestelde waarde bij een storingsvrij proces). De gemeten flow wordt weergegeven en kan worden geïntegreerd in de procescontrole, bijv. SCADA. Verder past de AutoFlowAdapt-functie (alleen FCM) automatisch het pomptoerental aan volgens de procesomstandigheden om de aanvoerstroom gelijk te houden bij bijv. variërende tegendruk of luchtbellenschuim (ontgassingsstrategie). De doseerkop bestaat uit: - duurzame
en universele, chemisch bestendige membraan van PTFE. - Dubbele kogelkranen voor optimale doseringsnauwkeurigheid. - Ontluchtingsklep voor gemakkelijk opstarten. - Druksensor. Bediening: - Handmatige
dosering in ml/u, I/u of gph. - Pulsbesturing in ml/puls (incl. geheugenfunctie). - Analoge controle 0/4-20 mA (schaalbaar).
- Pulsgebaseerde batchfunctie in ml, l of gal. - Timergebaseerde
|
|
batchfunctie (doseringstimer, cyclus of week). - Veldbuscontrole (Genibus voorbereid voor ProfibusDP E-box). Overige kenmerken:
- Automatische ontluchting tijdens standby pomp om storingen
|
|
te voorkomen door een luchtbel. - Twee SlowMode stappen (anticavitatie), 50% (maximale flow= 6 l/h) en 25 % (maximale flow= 3 l/h), bijv. hoge viscositeit of ontgaste vloeistoffen. - Service-informatiedisplay om te laten zien wanneer onderhoud nodig is en welk slijtdeelbestelnummer nodig is. - Tweestaps toetsenvergrendeling om de pomp te beschermen tegen onrechtmatige toegang. - Extra displayfunctie voor meer informatie, bijv. de daadwerkelijke mA-inputsignaal. - Teller voor totaal gedoseerd volume (resetbaar), bedrijfsuren, enz.
- Het opslaan en laden van aangepaste instellingen, evenals het
|
|
opnieuw laden van de fabrieksinstellingen. Signaal inputs/outputs:
- Input voor puls, analoog 0/4-20mA, externe stop. - Input voor
|
|
laag niveau en legetanksignaal. - Twee potentiaalvrije outputrelais voor max. 30 V AC/DC (configureerbaar, bijv. alarm, slagsignaal, pompdosering, timer enz.) - Output analoog 0/4-20mA. - Veldbus communicatie-interface (GeniBus, ook voor extra Profibus DP E-box om om te bouwen). Installatieset bevat: - 2 pompaansluitingen
(Hose 9/12 mm 6). - voetklep (zonder niveauschakelaar). - Injectie-eenheid.
- 6 m PE afvoerslang. - 2 m PVC zuigslang. - 2 m PVC ontluchtingsslang
|
|
(4/6 mm).
