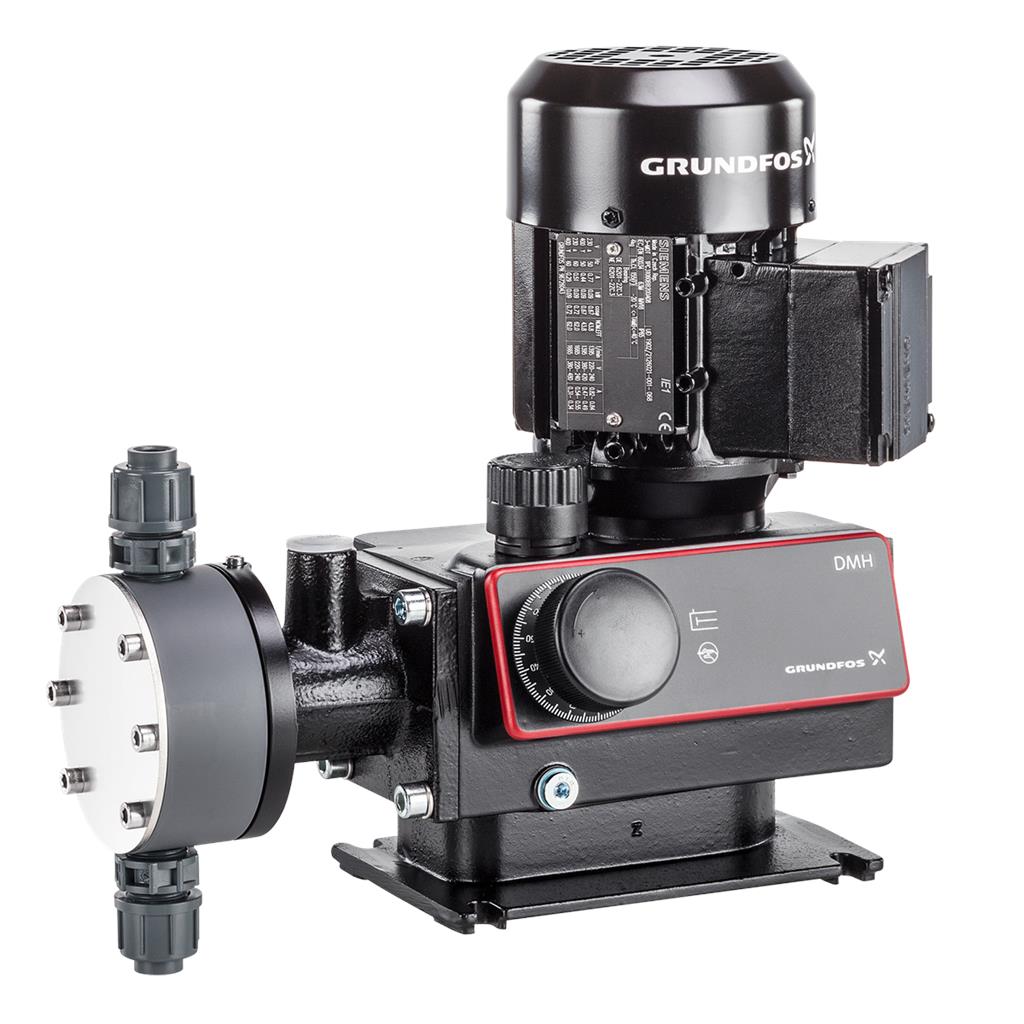

DMH 13-10 B-PV/T/C-X-E1U2U2XEMAG [99587784]

DMH 13-10 B-PV/T/C-X-E1U2U2XEMAG [99587784]

Grundfos
€3.269,25 EUR
€4.359,00 EUR €3.269,25 EUR
Aanbieding
Prijs exclusief BTW. Verzendkosten worden berekend bij de checkout.

De pomp van de DMH-serie is een veelzijdige verdringer-membraan-doseerpomp.

Het membraan is hydraulisch gekoppeld via een nauwkeurig tandwiel-excenter-tapet-systeem aan een zeer efficiënte AC-motor. De doseercapaciteit wordt aangepast door de slaglengte bij de slaginstelknop te variëren in de verhouding 1 op 10.

Het assortiment is zeer veelzijdig, het omvat een breed stroombereik en biedt een verscheidenheid aan doseerkoppen, materialen en accessoires. Klanten over de hele wereld hebben jarenlang probleemloos kunnen werken met hun DMH-pompen.

De Grundfos DMH-serie is een serie extreem sterke, robuuste pompen voor toepassingen die een betrouwbare doseercapaciteit vereisen, zoals procestechniek.

Het liquid end is samengesteld uit:

  • Doseerkop
  • PTFE-diafragma
  • Kogelkranen

Andere mogelijkheden:

  • Robuuste industriële pomp met aluminium of gietijzeren behuizing
  • Eenvoudig te installeren en te bedienen ontwerp
  • PTFE-diafragma met lange levensduur
  • Optimale capaciteit en schaalverdeling van de slagfrequentie
  • Doseerstroomvariatie ± 1,5% (FS), lineariteit ± 2% (FS)

Geldt alleen voor pompen met: ATEX-certificering
De doseerpomp DMH 25x is gecertificeerd volgens de ATEX-richtlijn RL 94/9 / EC voor niet-elektrische bedrijfsvoorzieningen. De motorversies EEx e en EEx de gedefinieerd door Grundfos zijn gecertificeerd door de fabrikanten volgens ATEX-richtlijnen voor elektrische voedingen. Het typeplaatje van de motor is gemarkeerd volgens ATEX. De ATEX-goedgekeurde DMH-pompen zijn verkrijgbaar in verschillende configuraties - sommige kunnen worden gebruikt voor het doseren van brandbare vloeistoffen.

Elektronica kenmerken:
Geldt alleen voor pompen met besturingsvariant: AR
Etron Profi microprocessor elektronica, direct aangesloten op motor:

  • Slagfrequentie instelbaar van 1 slag / min tot maximale slagfrequentie
  • Pulsbesturing met vermenigvuldiger en deler
  • Analoge signaalregeling 0 / 4-20 mA
  • Niveauregeling met ingang voor twee niveausignalen.
  • Pulse, analoge en externe aan / uit-ingang
  • Analoge uitgang
  • Alarmrelaisuitgang
    • Stroke output
    • Ingang voor doseercontroller en membraanbewakingssensor

Geldt alleen voor pompen met besturingsvariant: D3; D6

  • Automatische aanpassing van de slaglengte via directe aansturing of mA-ingangssignaal
  • Voor verdere specificaties zie servomotor

Specs Table

Regeling:
Type aansluiting:No plug
Type of controlevariant:Standard
Frequency converter:Niet voorbereid voor frequentie omvormer
Vloeistof:
Te verpompen medium:Water
Bereik vloeistoftemperatuur:-10 .. 60 °C
Medium temperatuur tijdens bedrijf:20 °C
Dichtheid:998.2 kg/m³
Technisch:

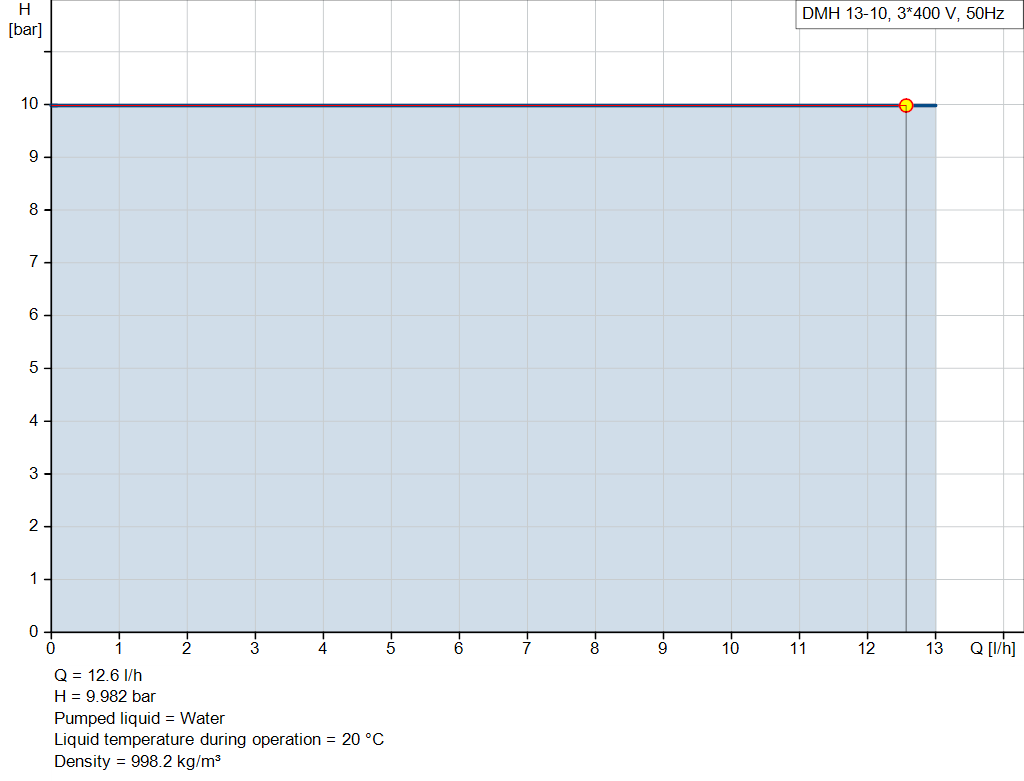

Nominaal debiet bij 50 Hz:13 l/h
Aantal doseerkoppen:1
Goedkeuringen:CE,EAC,CNROHSEX
Type terugslagklep, inlaatpomp 1:Standard
Type terugslagklep, uitlaatpomp 1:Standard
Max viscositeit:300 mPas
Materialen:
Pomphuis:Aluminium
Doseerkop, pomp 1:Plastic
 PVDF
Materiaal kogel:Ceramic
Klep kogel:Al2O3
Klepzitting:Composite
Klep zitting:PTFE
Afdichting:PTFE
 Composite
Installatie:
Max. Werkdruk bij 50 Hz:10 bar
Maximaal toelaatbare voordruk:8 bar
Type zuig aansluiting:Connection pack
Type persaansluiting:Connection pack
Maat van de zuigaansluiting:4/6, 6/9, 6/12, 9/12
Maat van de persaansluiting:4/6, 6/9, 6/12, 9/12
Elektrische gegevens:
Vermogen P1:0.09 kW
Netfrequentie:50 Hz
Max. frequentie:50 Hz
Nominale spanning:3 x 230/400 V
Dichtheidsklasse (IEC 34-5):IP65
Kabel inbegrepen (ja/nee):N
Stekker:No plug
Overige:
Netto gewicht:12 kg
Bruto gewicht:23.3 kg
Transportvolume:0.156 m³
Membraan Lekdetectie:N
Land van herkomst:DE
HS code:84135040
