DMX 765-3 B-SS/V/SS-X-E1A2A2XEMAG [99592077]

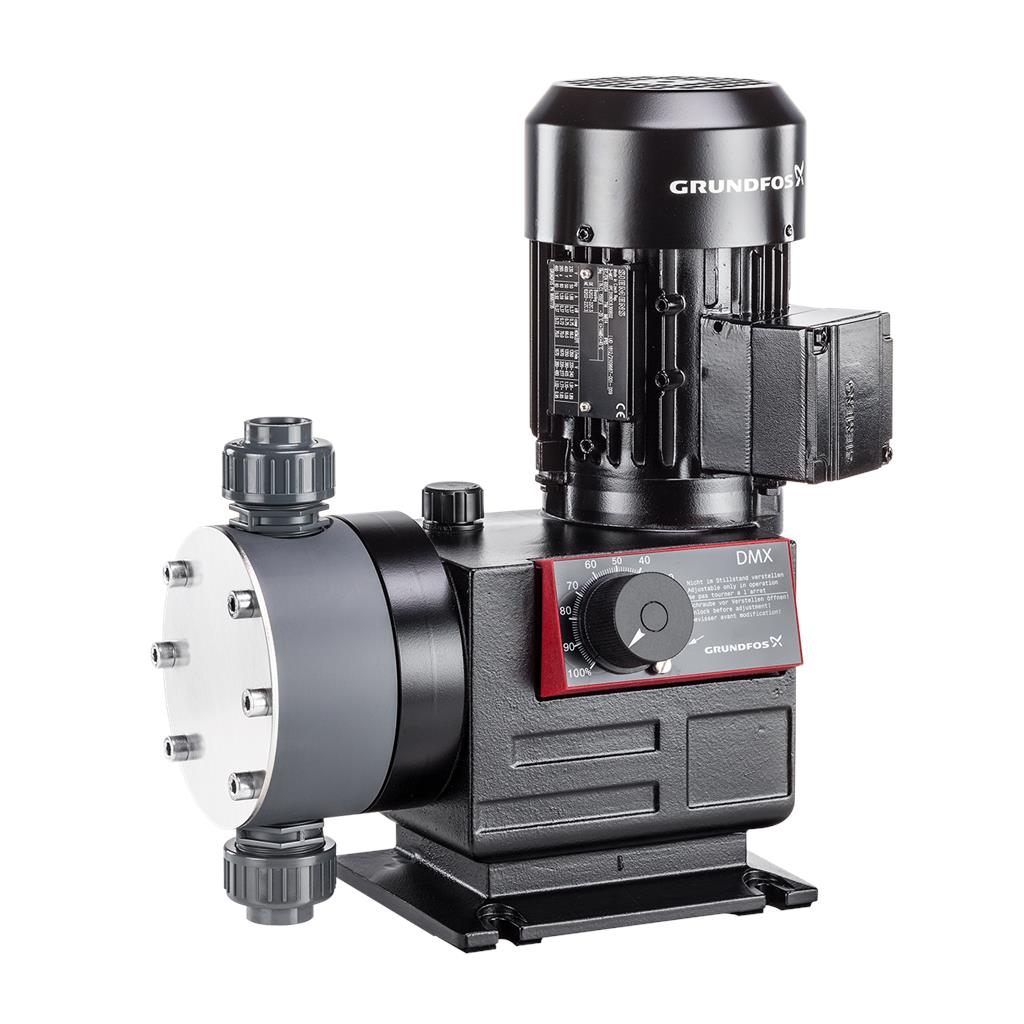

De pomp van de DMX-serie is een veelzijdige verdringer-membraandoseringspomp. Het membraan wordt mechanisch gekoppeld via een nauwkeurig gear-eccenter-tapet-systeem aan een hoogrenderende AC-motor. De doseringscapaciteit wordt aangepast door het variëren van de slaglengte met de slagafstelknop in de ratio 1:10. Het hydraulische gedeelte bestaat uit: - Doseerkop

PTFE gecoat membraan - Enkele kogelkranen Overige kenmerken: Robuuste industriële pomp met aluminium behuizing - Gemakkelijk

te installeren en te bedienen - Duurzame PTFE gecoat membraan

Optimale capaciteit en slagfrequentie - Doseerstroomvariatie

< ±1.5%, lineair >±4% Alleen van toepassing op pompen met: ATEX-certificatie
De doseerpomp DMX 226 is gecertificeerd volgens ATEX-richtlijn RL 94/9/EG voor niet-elektrische installaties. De motorversie EEx e en EEx d zoals gedefinieerd door Grundfos/Alldos zijn gecertificeerd door de fabrikanten volgens de ATEX-richtlijnen voor elektrische installaties. De motortypeplaat is geëtiketteerd volgens ATEX. Elektronicakenmerken Alleen van toepassing op pompen met controlevariant:
AR Etron Profi microprocessorelektronica, rechtstreeks gekoppeld aan motor: - Slagfrequentie instelbaar van 1 slag/min tot maximale
slagfrequentie - Pulscontrole met multiplicator en deler - Analoge signaalcontrole 0/4-20 mA - Niveaucontrole met input voor twee niveausignalen. - Puls, analoge en on/off input op afstand - Analoge output - Alarmrelais output -Slagoutput -Input voor doseringsregelaar en membraancontrolesensor Alleen van toepassing op pompen met controlevariant: AT0 - Automatische aanpassing van slaglengte
via direct drive control of mA-inputsignaal - Blokkeervrije synchrone motor met feedback potentiometer - Twee eindschakelaars - Zie voor meer specificaties servomotor
