TP 100-90/4 A-F-A-BQQE-IW3 [96109054]
TP 100-90/4 A-F-A-BQQE-IW3 [96109054]
Grundfos
Normale prijs
€4.308,00 EUR
Normale prijs
€5.385,00 EUR
Aanbiedingsprijs
€4.308,00 EUR
Eenheidsprijs
/
per
Prijs exclusief BTW.
Verzendkosten worden berekend bij de checkout.
Kan beschikbaarheid voor afhalen niet laden

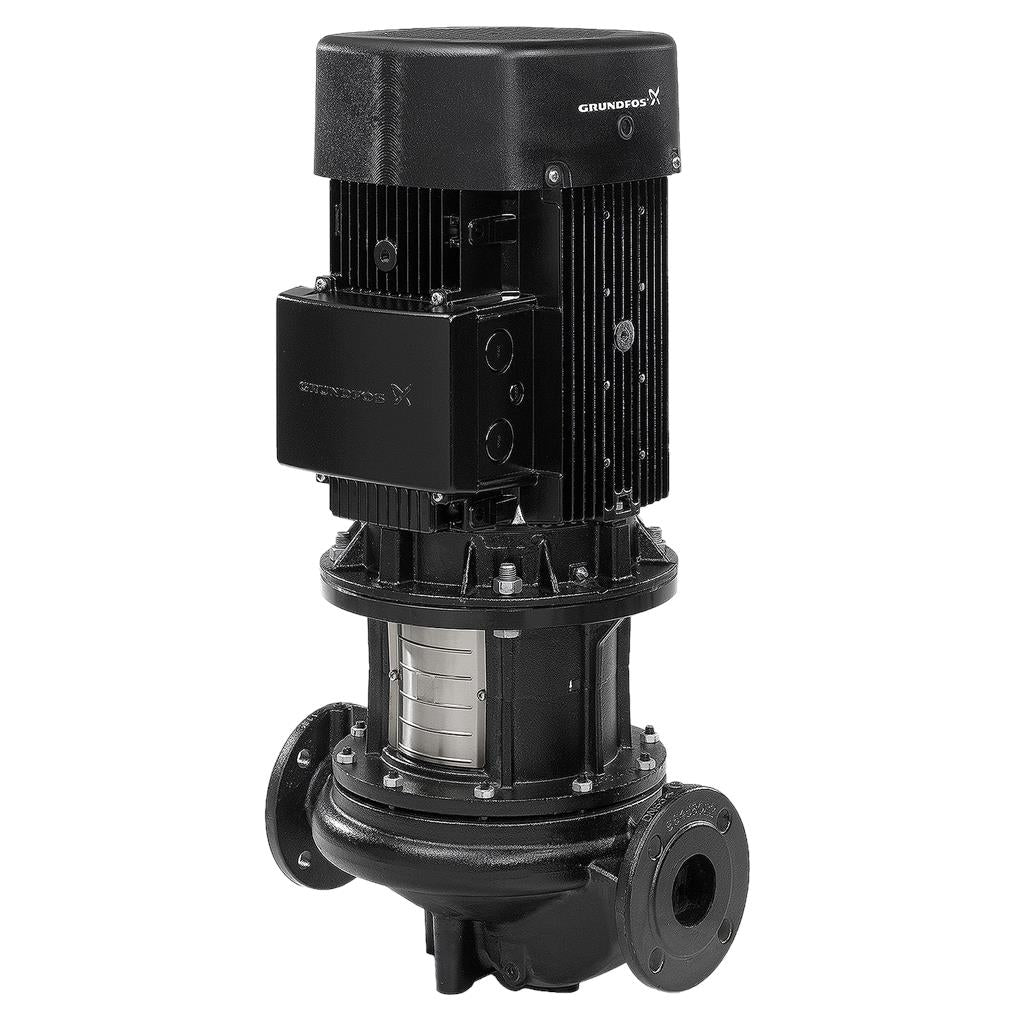

Enkeltraps, close-coupled, slakkenhuis pomp met in-lijn zuig- en perspoorten van identieke diameter. De pomp is van het "van bovenaf uittrekbaar" ontwerp, d.w.z. de motor, pompkop en waaier kunnen voor onderhoud of service worden verwijderd terwijl het pomphuis in het leidingwerk blijft. De pomp is uitgerust met een niet-gebalanceerde rubberen balgafdichting. De asafdichting is conform EN 12756. Aansluiting van het leidingwerk via PN 16 DIN flenzen (EN 1092-2 en ISO 7005-2). De pomp is uitgerust met een ventilatorgekoelde asynchrone motor.
Specs Table
| Regeling: | |
| Frequency converter: | NONE |
| Vloeistof: | |
| Te verpompen medium: | Water |
| Bereik vloeistoftemperatuur: | -25 .. 120 °C |
| Medium temperatuur tijdens bedrijf: | 20 °C |
| Dichtheid: | 998.2 kg/m³ |
| Technisch: | |
| Toerental waarop de pompgegevens zijn gebaseerd: | 1445 omw/min |

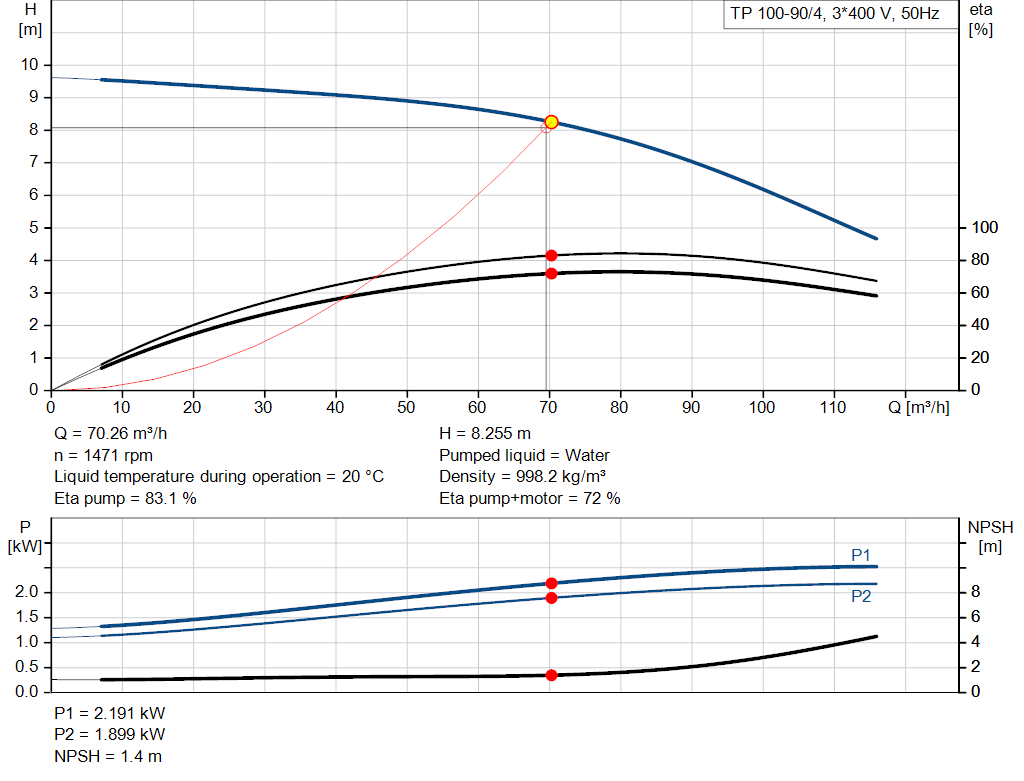

| Nominaal debiet: | 69.5 m³/u |
| Nominale opvoerhoogte: | 8.08 m |
| Werkelijke waaierdiameter: | 168 mm |
| Primaire asafdichting: | BQQE |
| Code voor asafdichting: | BQQE |
| Curve tolerantie: | ISO9906:2012 3B2 |
| Materialen: | |
| Pomphuis: | Gietijzer |
| Pomp behuizing: | EN-GJL-250 |
| Pomphuis: | ASTM class 35 |
| Waaier: | Gietijzer |
| EN-GJL-200 | |
| ASTM class 30 | |
| Installatie: | |
| Bereik van omgevingstemperatuur: | -20 .. 55 °C |
| Maximale bedrijfsdruk: | 16 bar |
| Max. druk bij toegestane temp: | 16 bar / 120 °C |
| Leidingaansluiting standaard: | EN 1092-2 |
| Type aansluiting: | DIN |
| Grootte van aansluiting: | DN 100 |
| Druktrap voor leidingaansluiting: | PN 16 |

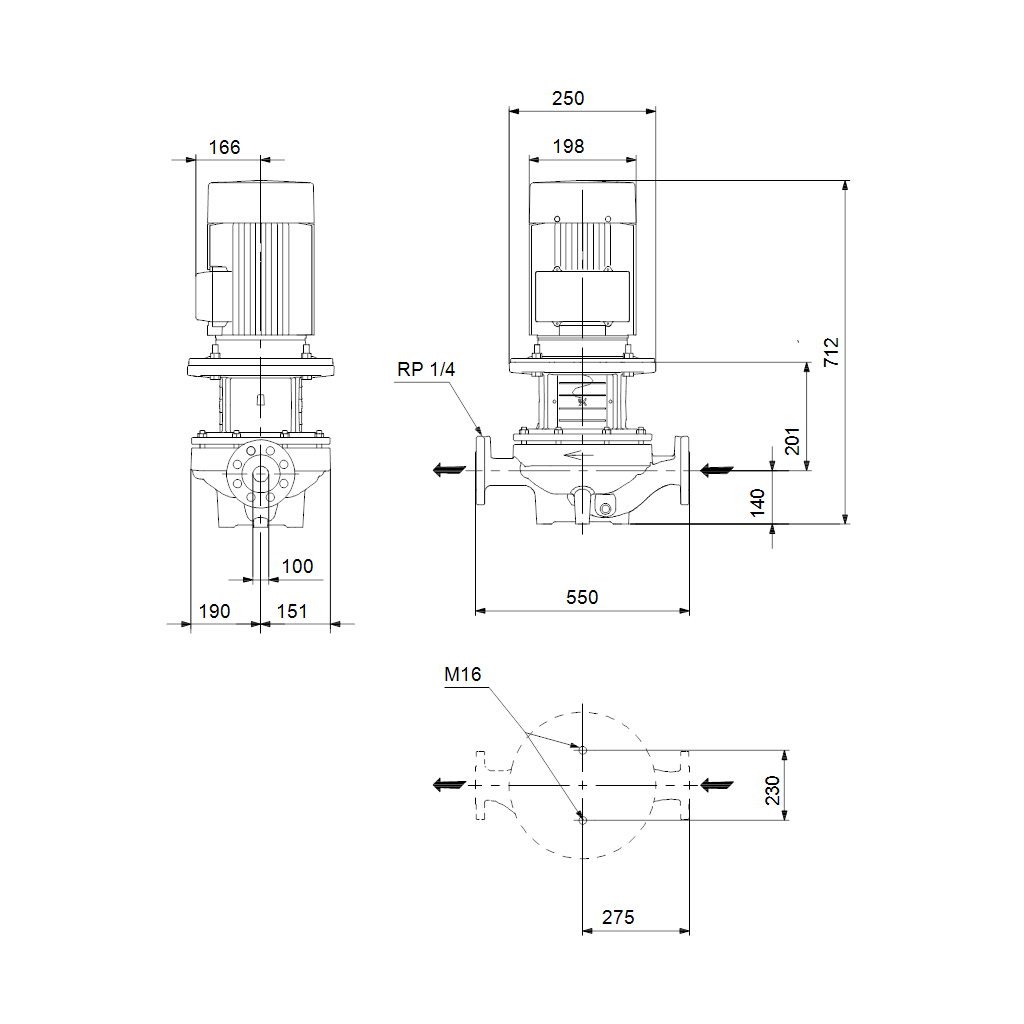

| Inbouwlengte: | 550 mm |
| Flensmaat van de motor: | FF215 |

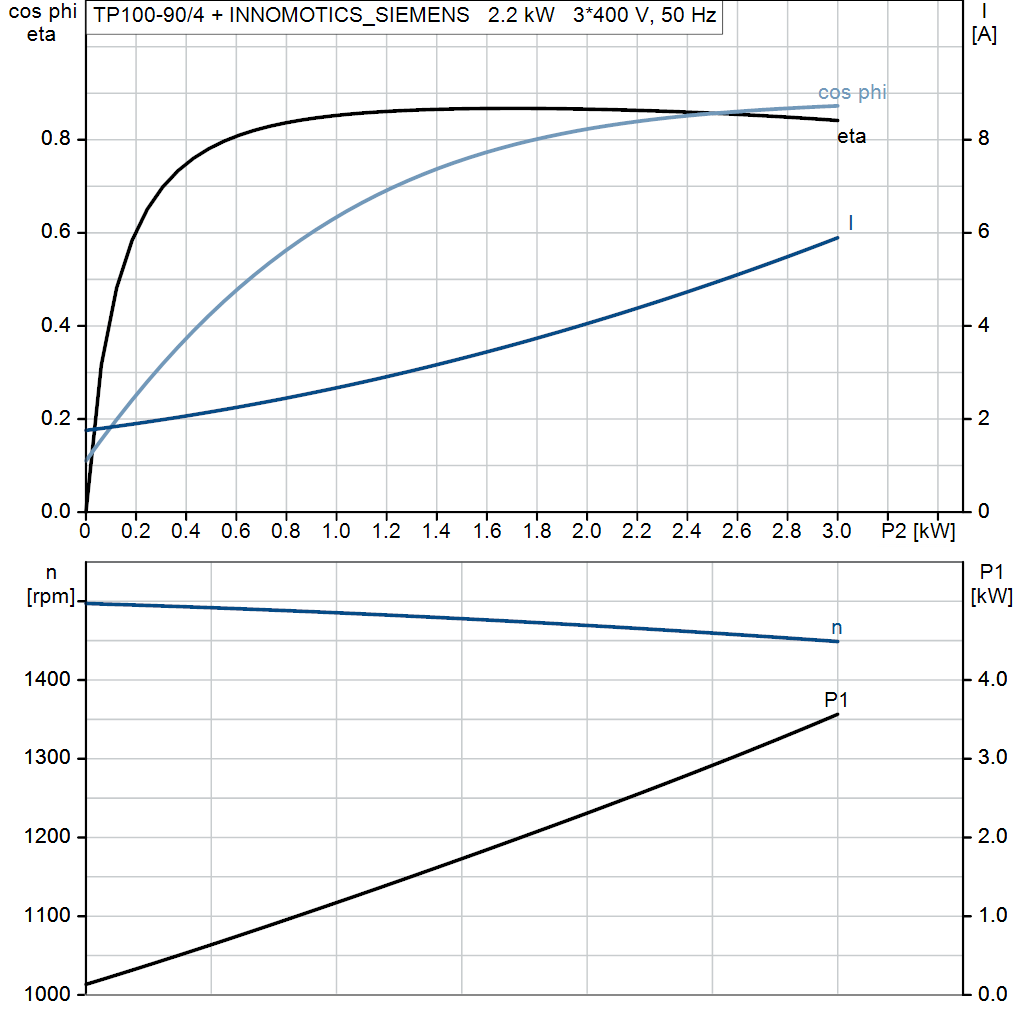

| Elektrische gegevens: | |
| Motortype: | INNOMOTICS_SIEMENS |
| Nominaal vermogen - P2: | 2.2 kW |
| Netfrequentie: | 50 Hz |

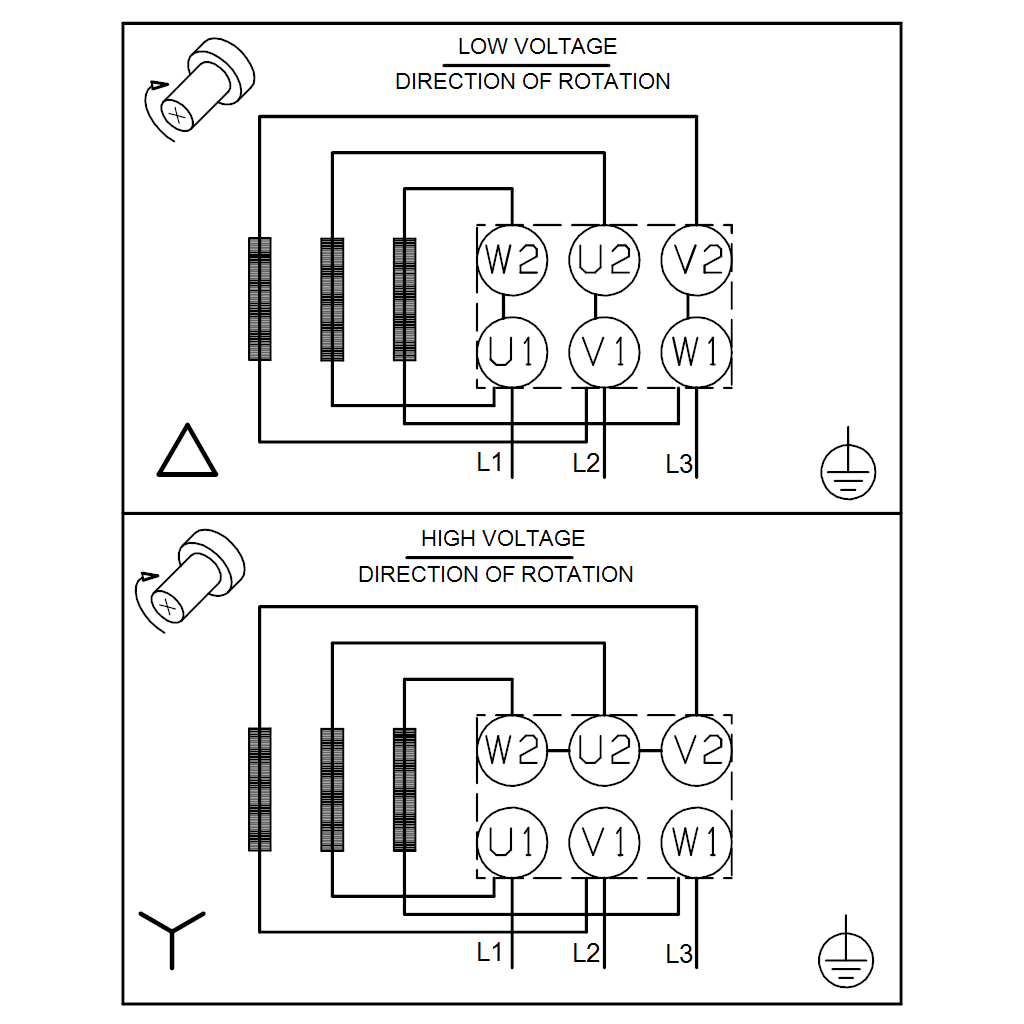

| Nominale spanning: | 3 x 220-240D/380-420Y V |
| Nominaalstroom: | 7.7/4.4 A |
| Startstroom: | 840 % |
| Cos phi - power factor: | 0.83 |
| Nominaal toerental: | 1465 omw/min |
| Rendement: | IE3 86,7% |
| IE efficiëntieklasse: | IE3 |
| Motorrendement bij nominale belasting: | 86.7 % |
| Motor efficientie bij 3/4 vermogen: | 87 % |
| Motor efficientie bij half vermogen: | 85.9 % |
| Pooltal: | 4 |
| Dichtheidsklasse (IEC 34-5): | IP55 |
| Isolatie klasse (IEC 85): | F |
| Motor Nr.: | 83V02208 |
| Overige: | |
| Minimale Efficiëntie Index, MEI ≥: | 0.70 |
| Netto gewicht: | 104 kg |
| Bruto gewicht: | 123 kg |
| Transportvolume: | 0.39 m³ |
| Danish VVS No.: | 381716090 |
| Finnish LVI No.: | 4616547 |
| Norwegian NRF no.: | 9043597 |
