TPE3 50-180 S-A-F-A-BQQE-GYC [99272259]
TPE3 50-180 S-A-F-A-BQQE-GYC [99272259]
Kan beschikbaarheid voor afhalen niet laden

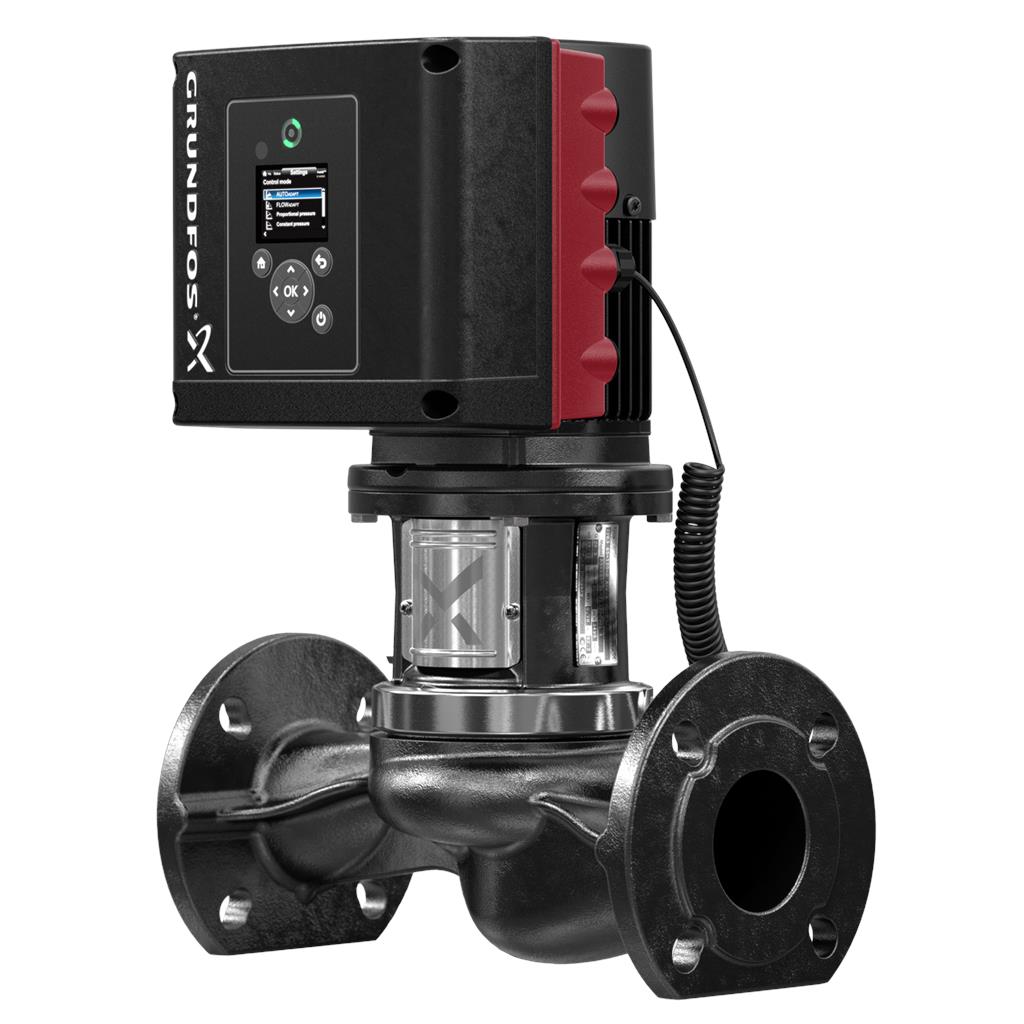

Enkeltraps, close-coupled, slakkenhuis pomp met in-lijn zuig- en perspoorten van identieke diameter. De pomp is van het "van bovenaf uittrekbaar" ontwerp, d.w.z. de motor, pompkop en waaier kunnen voor onderhoud of service worden verwijderd terwijl het pomphuis in het leidingwerk blijft. De asafdichting is conform EN 12756. Aansluiting van het leidingwerk via PN 6/10 DIN flenzen (EN 1092-2 en ISO 7005-2). De pomp is uitgerust met een ventilatorgekoelde, synchrone motor met permanente magneet. De motorefficiëncy wordt aangeduid als IE5, overeenkomstig IEC 60034-30-2. De motor omvat een frequentieregelaar en PI-regelaar in de motorklemmenkast. Hierdoor is een continu variabele regeling van het motortoerental mogelijk, hetgeen aanpassing van de prestaties op een bepaalde vereiste mogelijk maakt. De pomp is uitgerust met een gecombineerde temperatuur- en drukverschilopnemer.
Specs Table
| Controls: | |
| Frequency converter: | Built-in |
| Liquid: | |
| Pumped liquid: | Water |
| Liquid temperature range: | -25 .. 120 °C |
| Selected liquid temperature: | 20 °C |
| Density: | 998.2 kg/m³ |
| Technical: | |

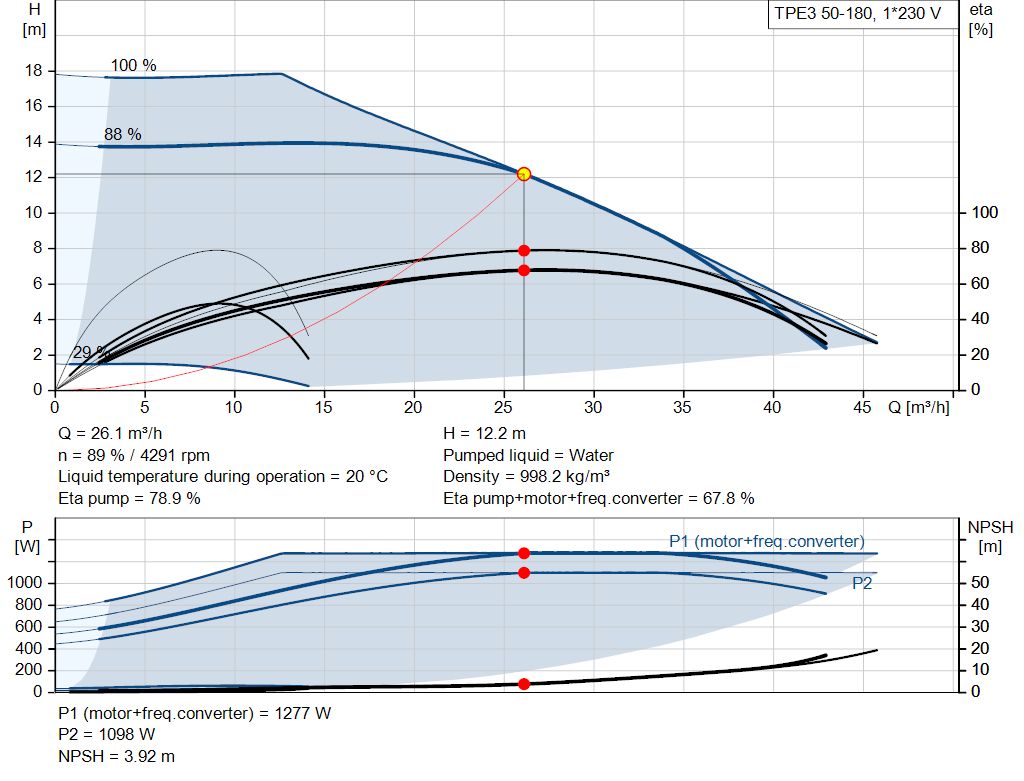

| Pump speed on which pump data are based: | 4360 rpm |
| Rated flow: | 26.1 m³/h |
| Rated head: | 12.2 m |
| Actual impeller diameter: | 74 mm |
| Primary shaft seal: | BQQE |
| Code for shaft seal: | BQQE |
| Curve tolerance: | ISO9906:2012 3B2 |
| Materials: | |
| Pump housing: | Cast iron |
| EN-GJL-250 | |
| ASTM class 35 | |
| Impeller: | Composite |
| PES+30% GF | |
| Installation: | |
| Range of ambient temperature: | -20 .. 50 °C |
| Maximum operating pressure: | 10 bar |
| Max pressure at stated temp: | 10 bar / 120 °C |
| Pipe connection standard: | EN 1092-2 |
| Type of connection: | DIN |
| Size of connection: | DN 50 |
| Pressure rating for connection: | PN 6/10 |

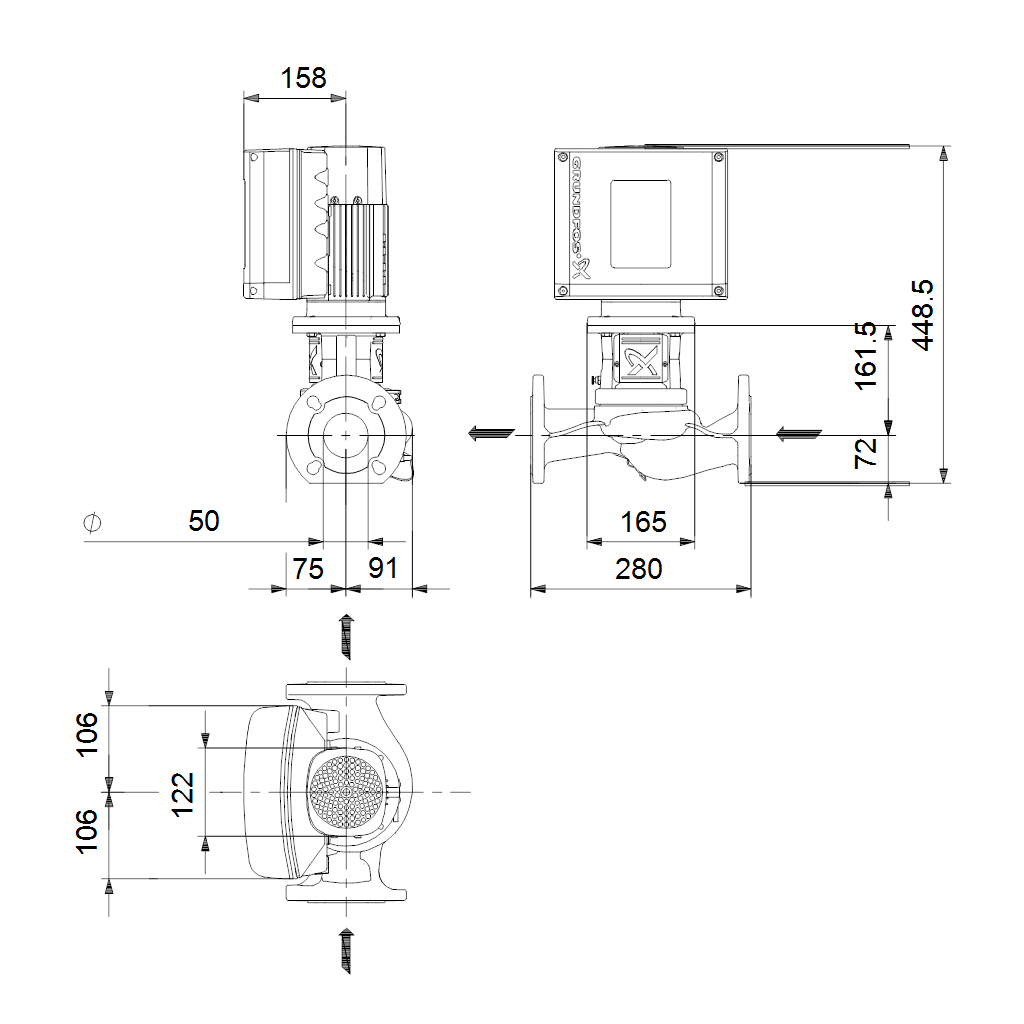

| Port-to-port length: | 280 mm |
| Flange size for motor: | 56C |

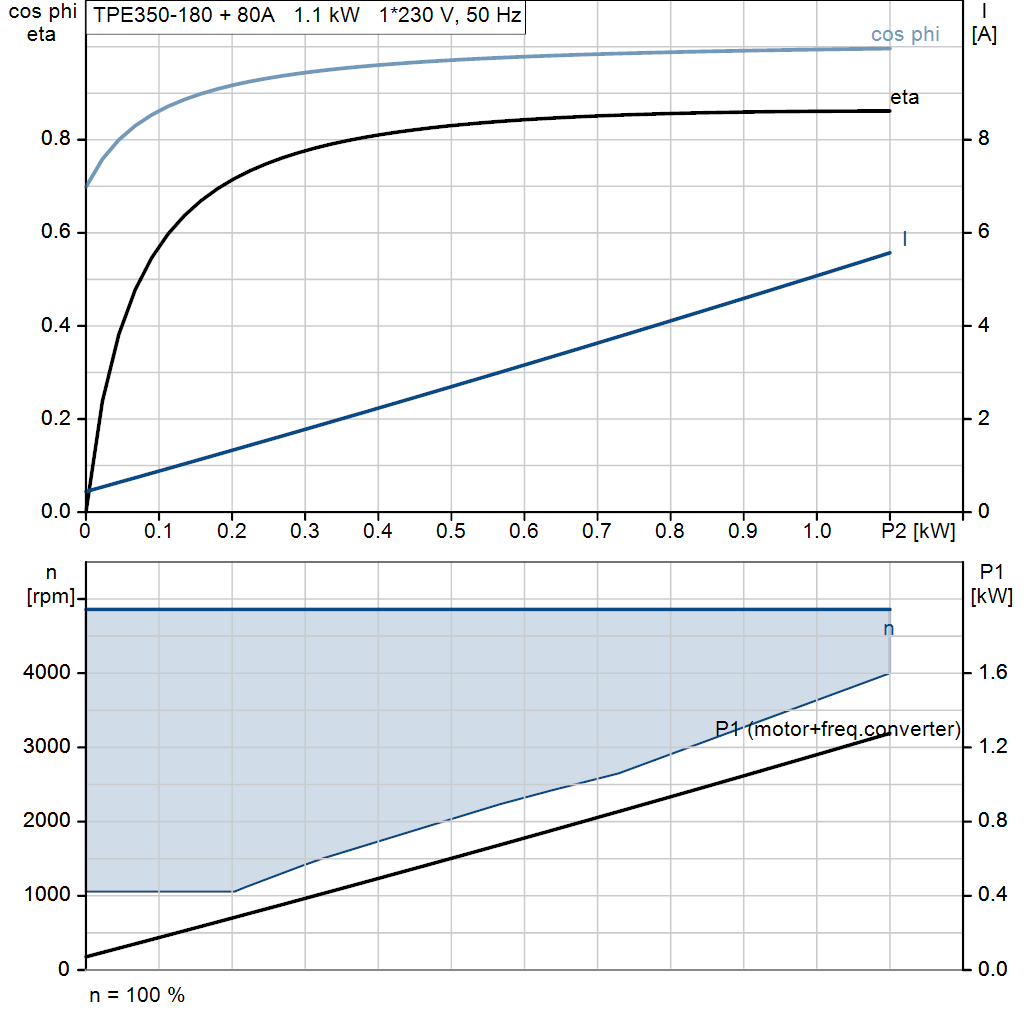

| Electrical data: | |
| Motor type: | 80A |
| Rated power - P2: | 1.1 kW |
| Mains frequency: | 50 / 60 Hz |
| Rated voltage: | 1 x 200-240 V |
| Rated current: | 6.8-5.7 A |
| Cos phi - power factor: | 0.99 |
| Rated speed: | 480-5900 rpm |
| IE Efficiency class: | IE5 |
| Motor efficiency at full load: | 85.7 % |
| Number of poles: | 0 |
| Enclosure class (IEC 34-5): | IP55 |
| Insulation class (IEC 85): | F |
| Motor No: | 99138025 |
| Others: | |
| Minimum efficiency index, MEI ≥: | 0.70 |
| Net weight: | 25 kg |
| Gross weight: | 32.2 kg |
| Shipping volume: | 0.104 m³ |
| Danish VVS No.: | 381602180 |
| Swedish RSK No.: | 5745883 |
| Finnish LVI No.: | 4616196 |
| Norwegian NRF no.: | 9043465 |
| Country of origin: | HU |
| Custom tariff no.: | 84137051 |
